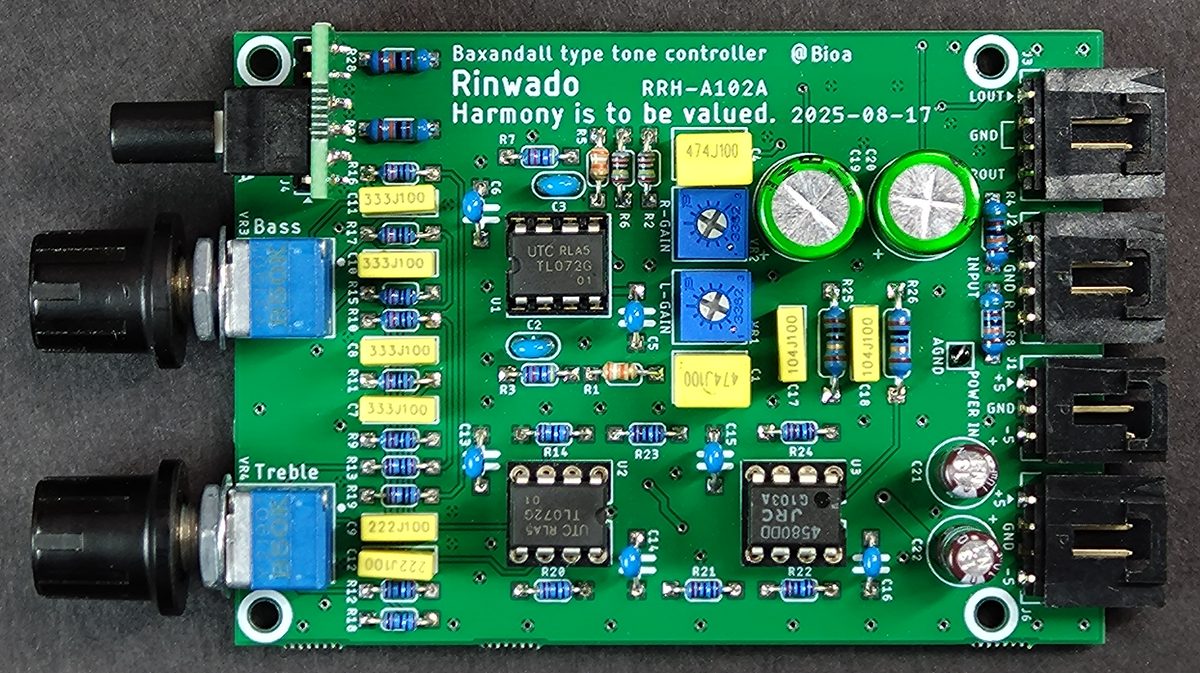

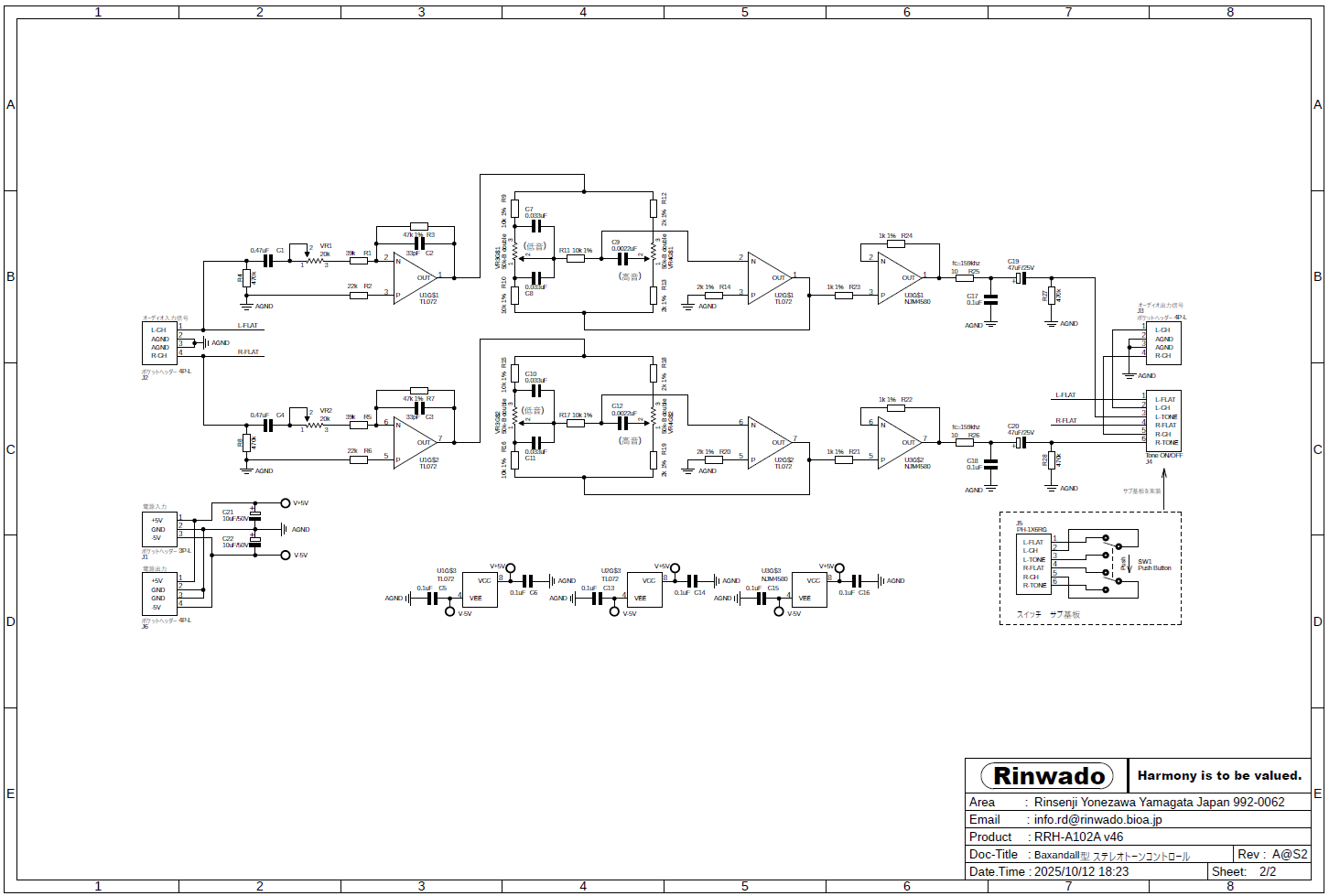

このボードは両電源が必要な、バクサンドール型のトーンコントロールボードです。入力段とトーンコントロール部には、ＪＦＥＴ入力のオペアンプＴＬ０７２を利用し、出力段には低雑音・低ひずみ・高出力電流なＮＪＭ４５８０ＤＤを使用しており、ダイレクトにヘッドホンの接続も可能となっております。入力段では入力信号のレベルを微調整できるボリュームがあり、また入出力間をバイパスするプッシュスイッチも装備しています。
特徴
- 出力段は、高出力電流が取り出せるオペアンプを備えている
- 入力－出力間をバイパスするスイッチを備えている
- 入力段での入力レベルの微調整が可能
仕様
| 入力抵抗 | ３６～５２ｋΩ ※ゲイン微調整ボリュームで変化 |
| 出力抵抗 | １０Ω |
| 入力段ゲイン微調整 | ー２．０～＋１．６ｄｂ の調整が可能 |
| 入力結合 | コンデンサ結合、０．４７μＦ |
| 出力結合 | コンデンサ結合、４７μＦ |
| 低音ブースト・カット | 最大±１５ｄｂ、ｃｆ１：９７Ｈｚ、ｃｆ２：４８０Ｈｚ |
| 高音ブースト・カット | 最大±２０ｄｂ、ｃｆ３：２．４ＫＨｚ、ｃｆ４：４０ＫＨｚ |
| トーンスイッチ | ＯＦＦ：Ｆ特フラット、ＯＮ：トーンコントロール |
| 電源電圧 | 両電源、±５Ｖ （無信号時 ±１３ｍＡ） |

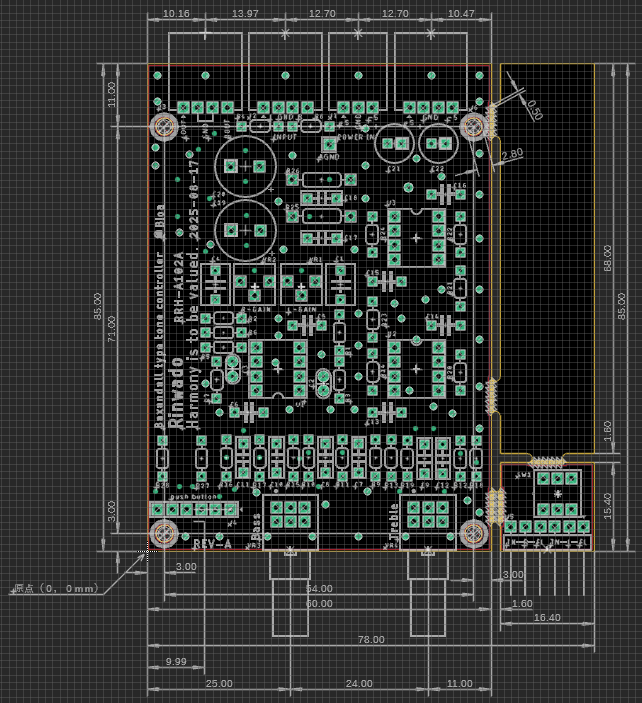

| 基板サイズ | Ｗ：８５．０ｘｍｍ × Ｄ：６０．０ｍｍ × Ｈ：１７．０ｍｍ （突起物含まず） |

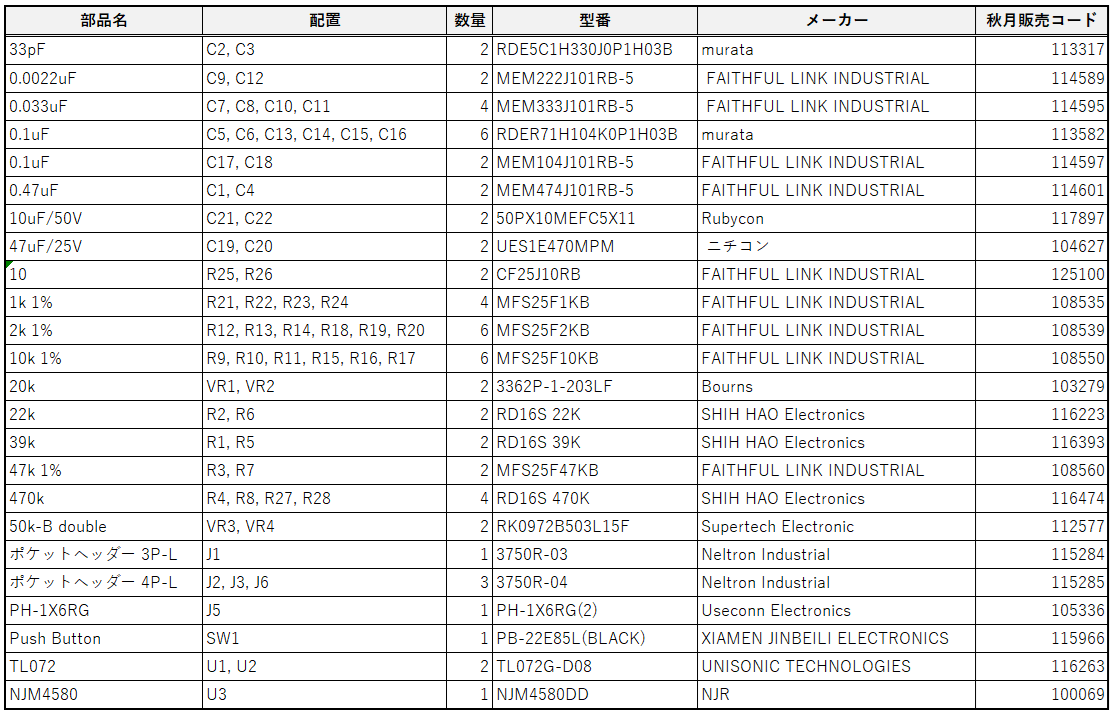

ピン配置
| Ｊ１ | 電源入力 |
| １番ピン | ＋５Ｖ |
| ２番ピン | ＧＮＤ |
| ３番ピン | －５Ｖ |
| Ｊ６ | 電源出力 |
| １番ピン | ＋５Ｖ |
| ２番ピン | ＧＮＤ |
| ３番ピン | ＧＮＤ |
| ４番ピン | －５Ｖ |
| Ｊ２ | オーディオ入力信号 |
|
１番ピン |
Ｌチャンネル入力信号 |
| ２番ピン | ＧＮＤ |
| ３番ピン | ＧＮＤ |
| ４番ピン | Ｒチャンネル入力信号 |
| Ｊ３ | オーディオ出力信号 |
| １番ピン | Ｌチャンネル出力信号 |
| ２番ピン | ＧＮＤ |
| ３番ピン | ＧＮＤ |
| ４番ピン | Ｒチャンネル出力信号 |
| Ｊ４、５ | トーンコントロールスイッチ サブ基板 コネクタ |
| １番ピン | Ｌチャンネル フラット信号（入力コネクタより） |
| ２番ピン | Ｌチャンネル 出力コネクタへ |
| ３番ピン | Ｌチャンネル トーンコントロール出力より |
| ４番ピン | Ｒチャンネル フラット信号（入力コネクタより） |
| ５番ピン | Ｒチャンネル 出力コネクタへ |
| ６番ピン | Ｒチャンネル トーンコントロール出力より |
特性
以下の特性の測定には、下記のツールを使用し、信号は０dbu (0.775Vrms) を基準にして測定しています。
- ＵＳＢオーディオインターフェイス： Ｍ－ＡＵＤＩＯ １９２｜４（出力周波数の最大は９６ｋHzとなっています）
- 電源： ＡＣアダプタ１２Ｖ/１Ａ、電源モジュール ＲＲＨ－Ｚ００２Ａ＃２
- 音響測定ソフト：ＲＥＷ（Room EQ Wizard）

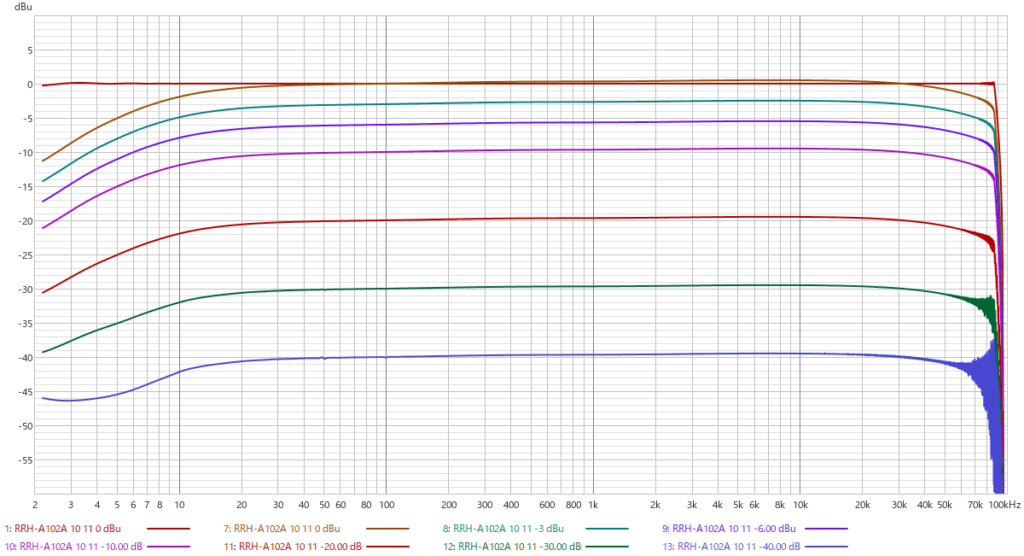

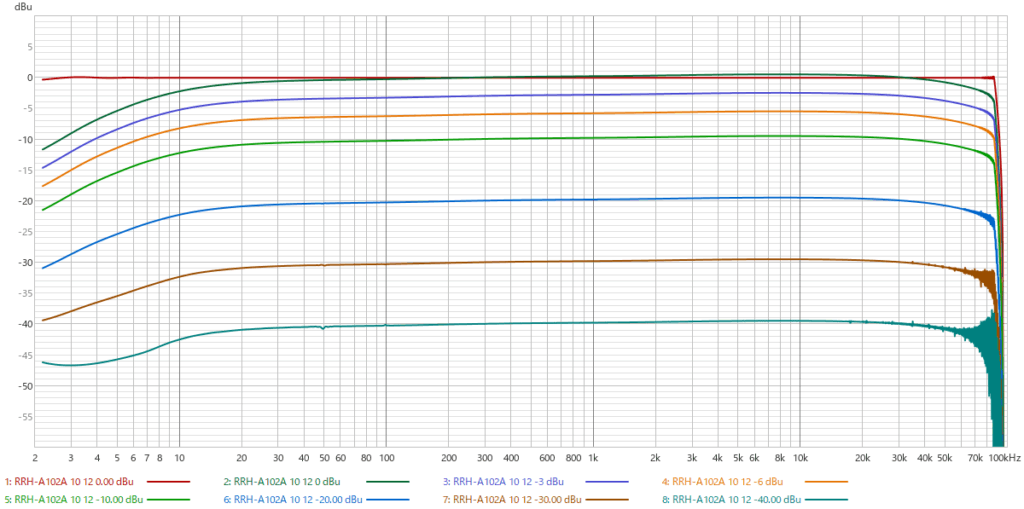

Ｌチャンネル 周波数特性
他：トーンＶＲセンタ

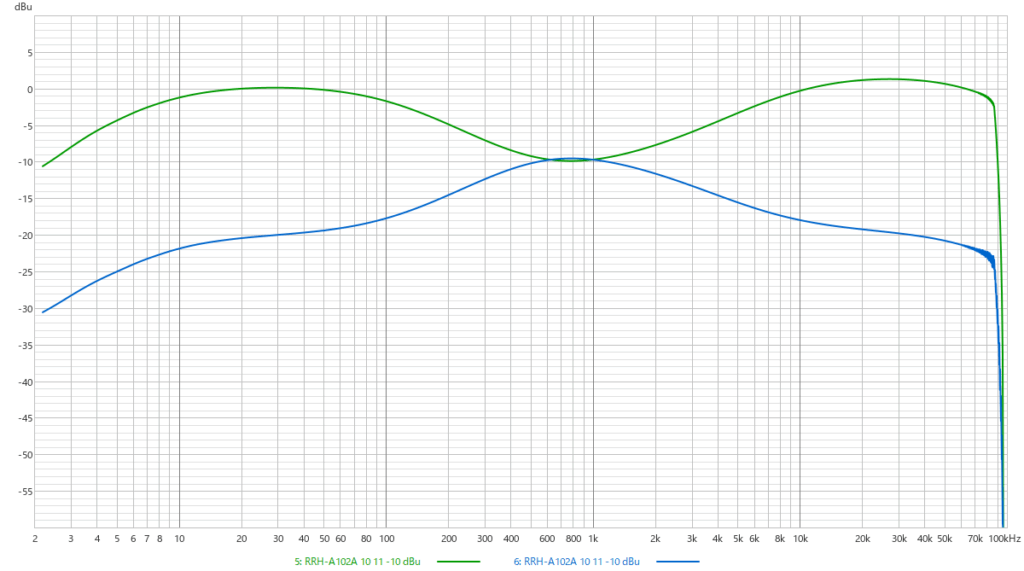

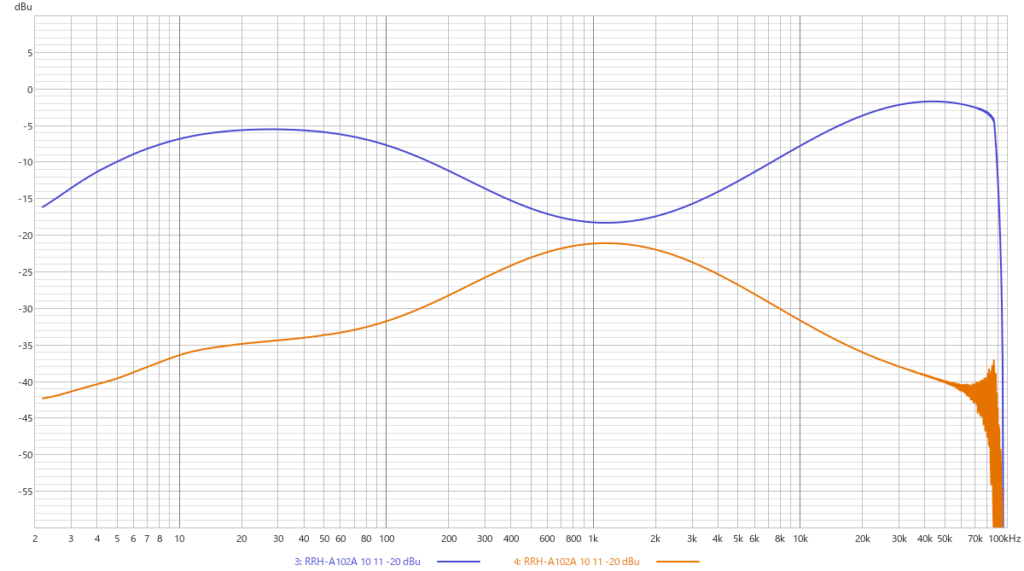

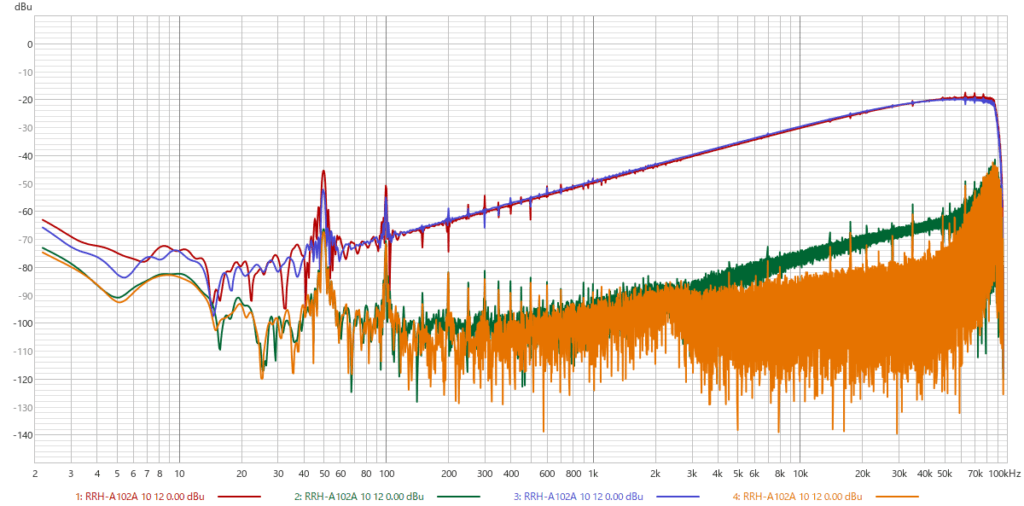

トーンＶＲ最大・最小

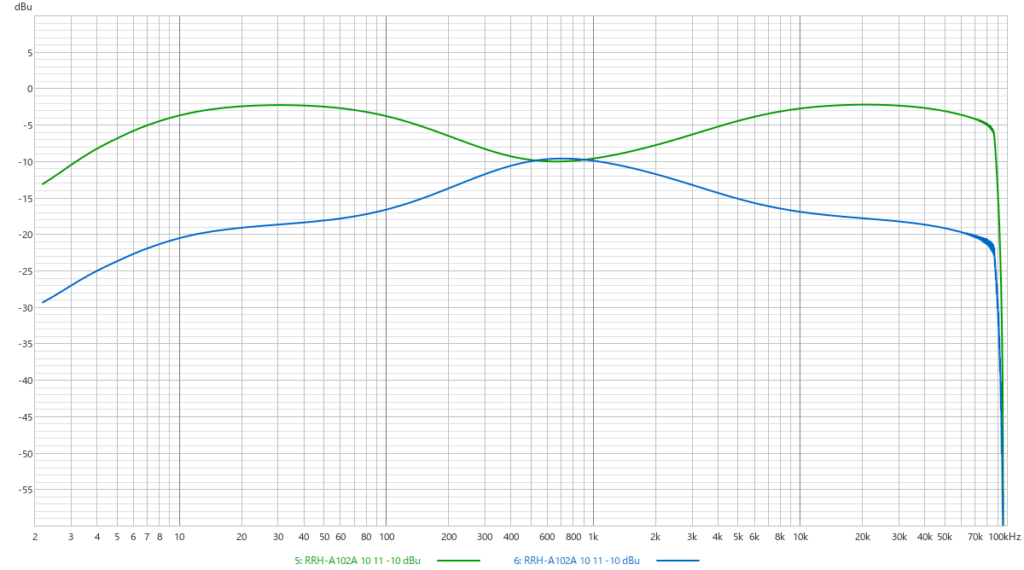

トーンＶＲブースト・カット約１／2

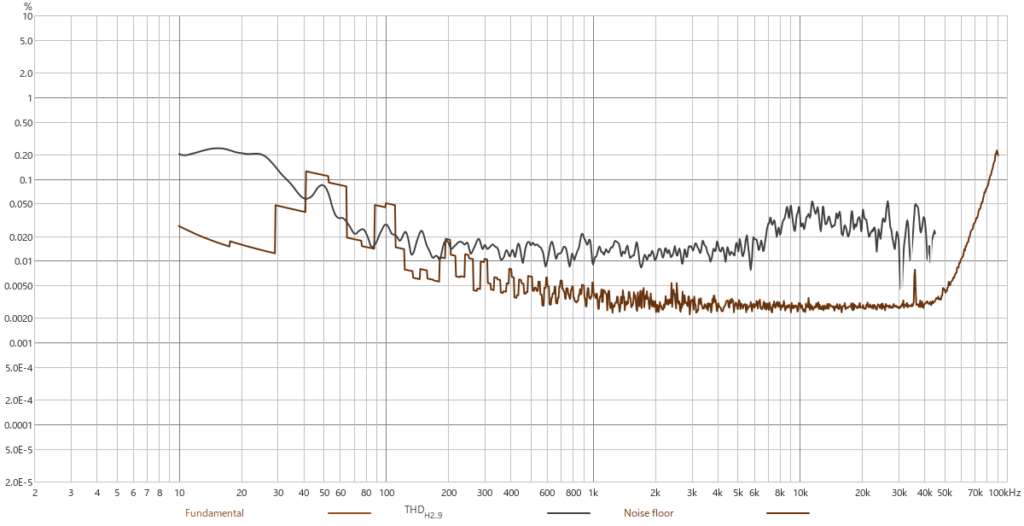

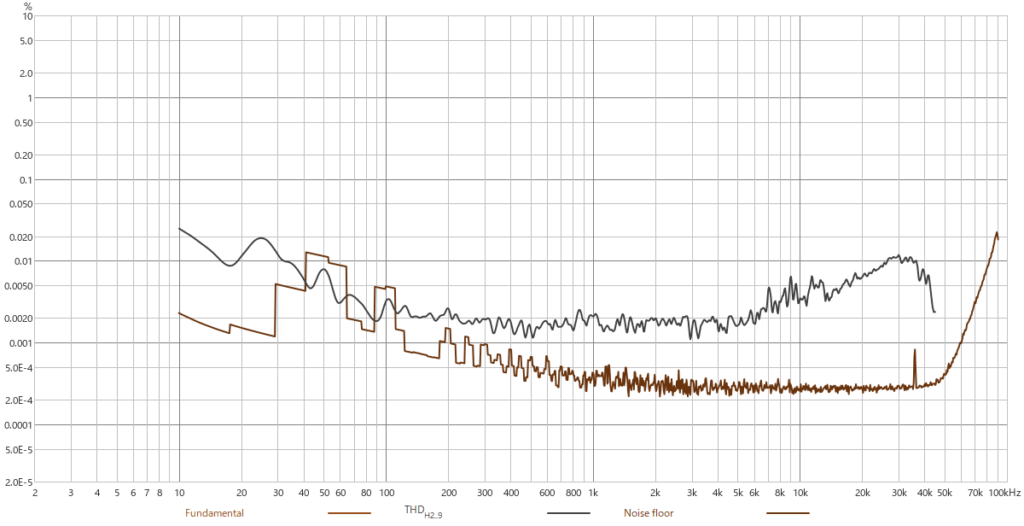

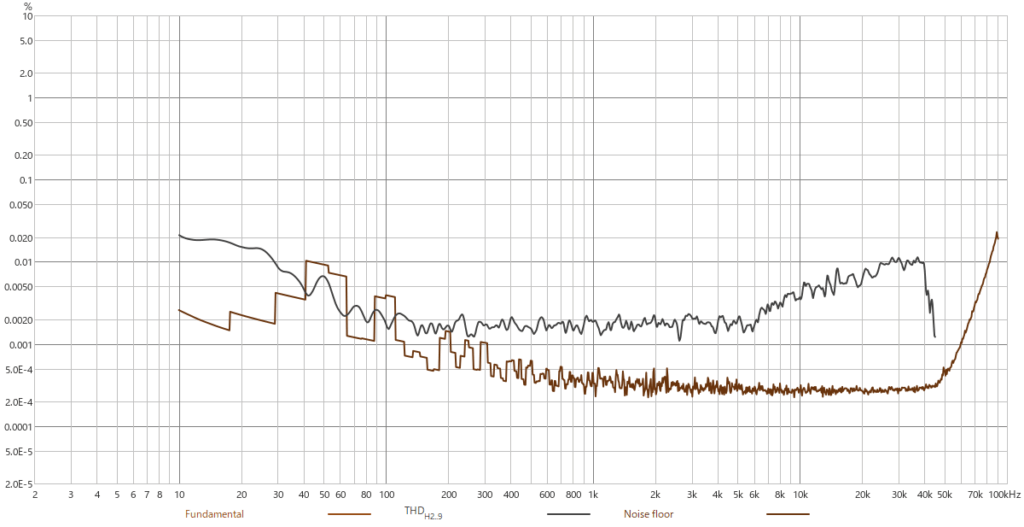

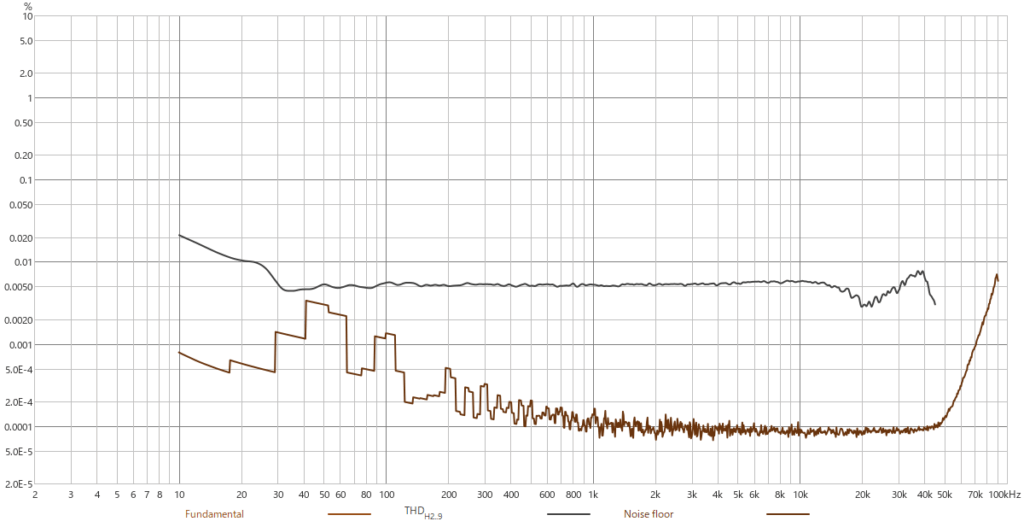

Ｌチャンネル ひずみ率
ー２０dbu
０dbu
－１０dbu
－３０dbu

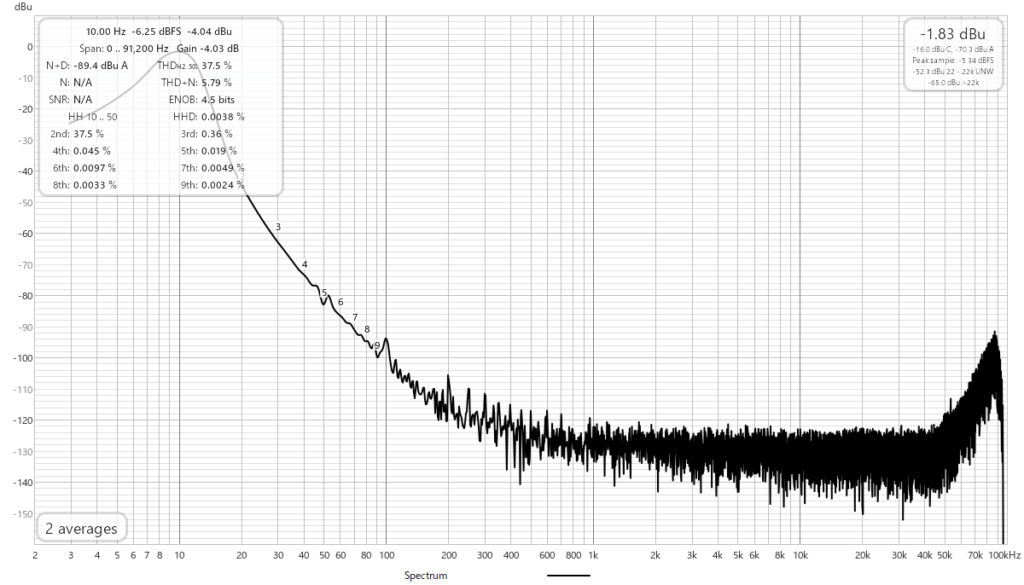

Ｌチャンネル スペクトラム

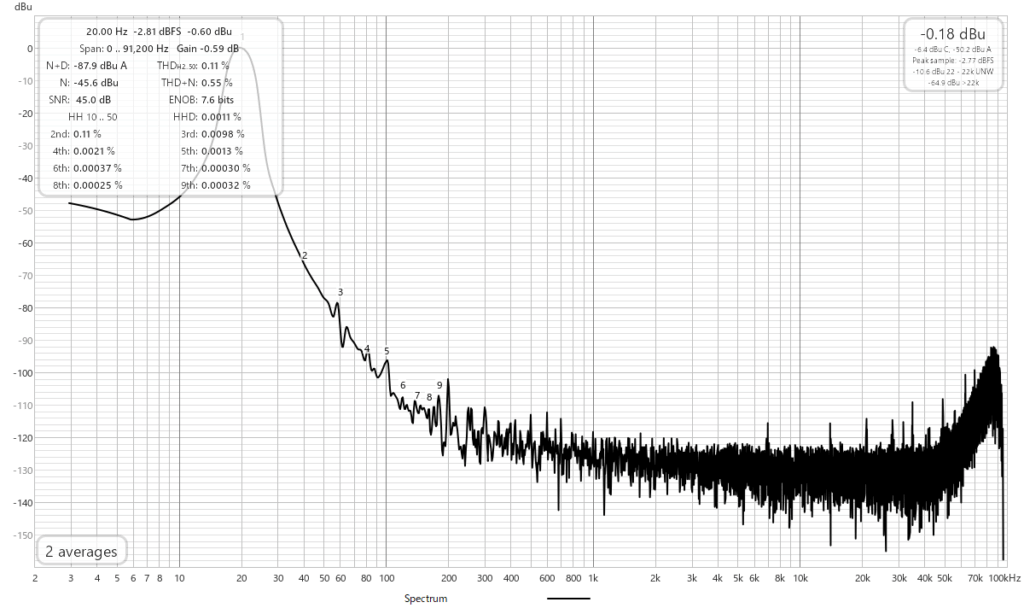

１０Ｈｚ ０dbu 信号

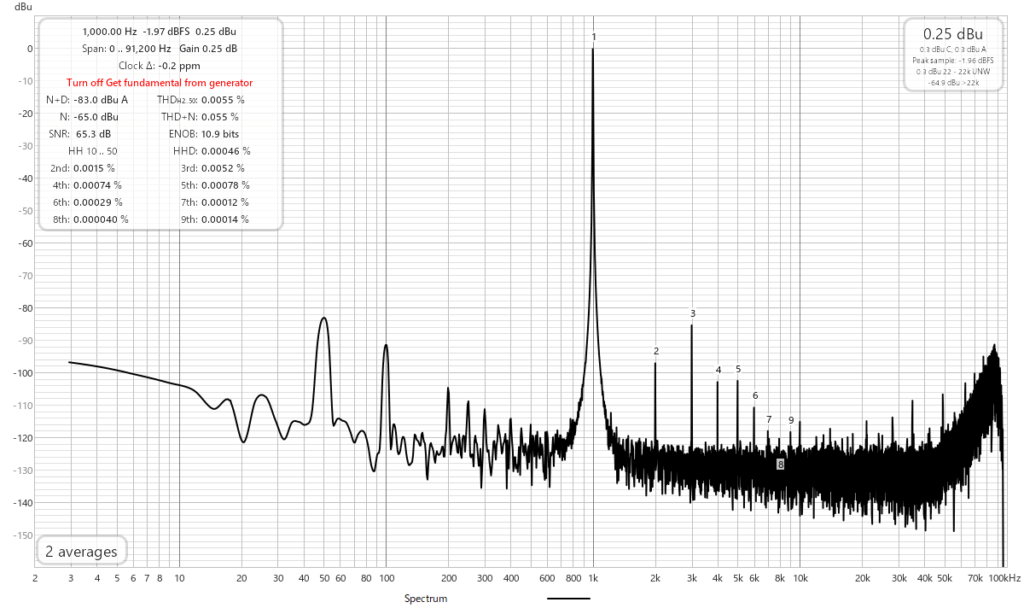

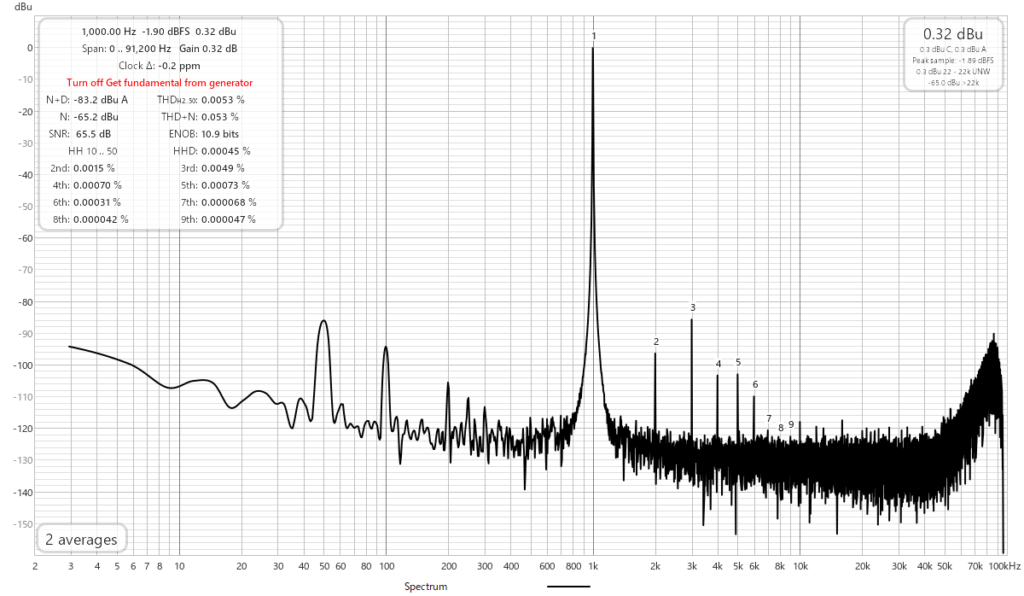

１ｋＨｚ ０dbu 信号

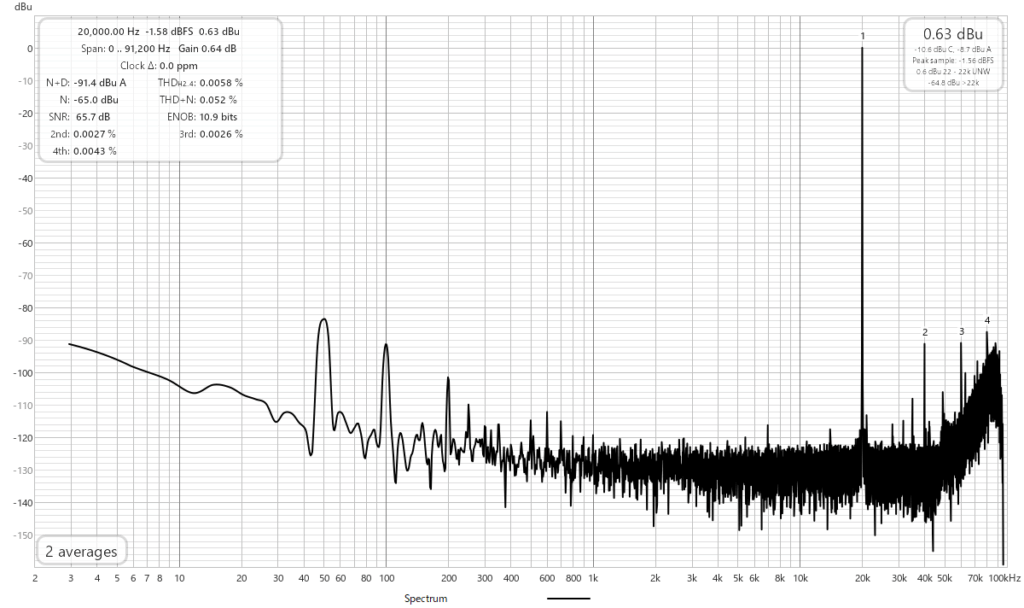

２０ｋＨｚ ０dbu 信号
Ｒチャンネル 周波数特性
他：トーンＶＲセンタ
トーンＶＲ最大・最小
トーンＶＲブースト・カット約１／2

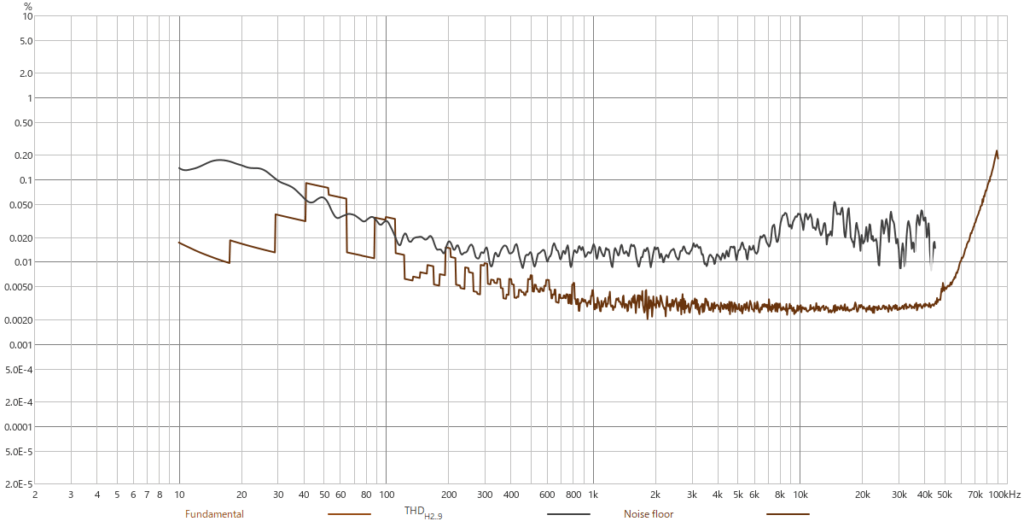

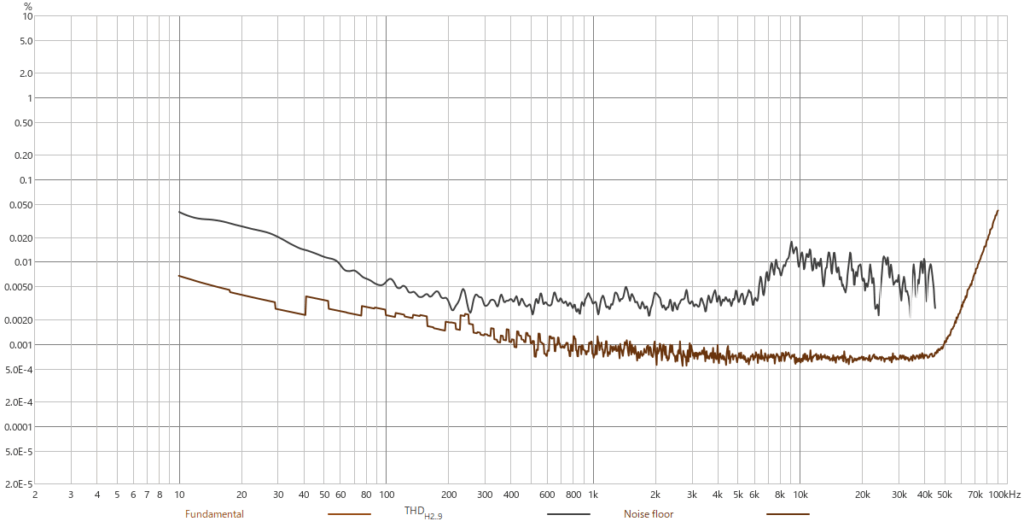

Ｒチャンネル ひずみ率
ー２０dbu
０dbu
－１０dbu
－３０dbu
Ｒチャンネル スペクトラム
１０Ｈｚ ０dbu 信号
１ｋＨｚ ０dbu 信号
２０ｋＨｚ ０dbu 信号

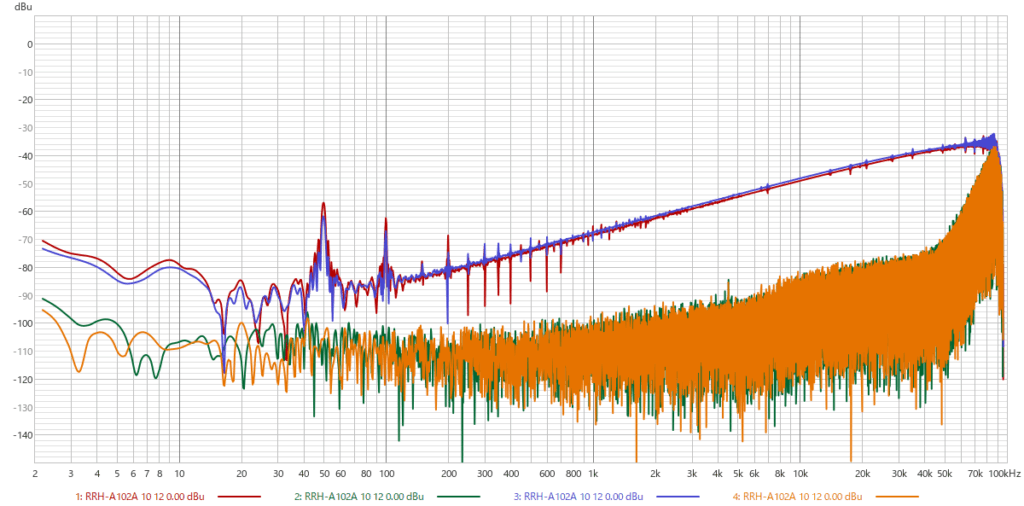

クロストーク
１：Ｒ⇒Ｌ(in-open)
2:Ｒ⇒Ｌ(in-GND)
3：Ｌ⇒Ｒ(in-open)
4:Ｌ⇒Ｒ(in-GND)
１：Ｒ⇒Ｌ(in-open)
2:Ｒ⇒Ｌ(in-GND)
3：Ｌ⇒Ｒ(in-open)
4:Ｌ⇒Ｒ(in-GND)
