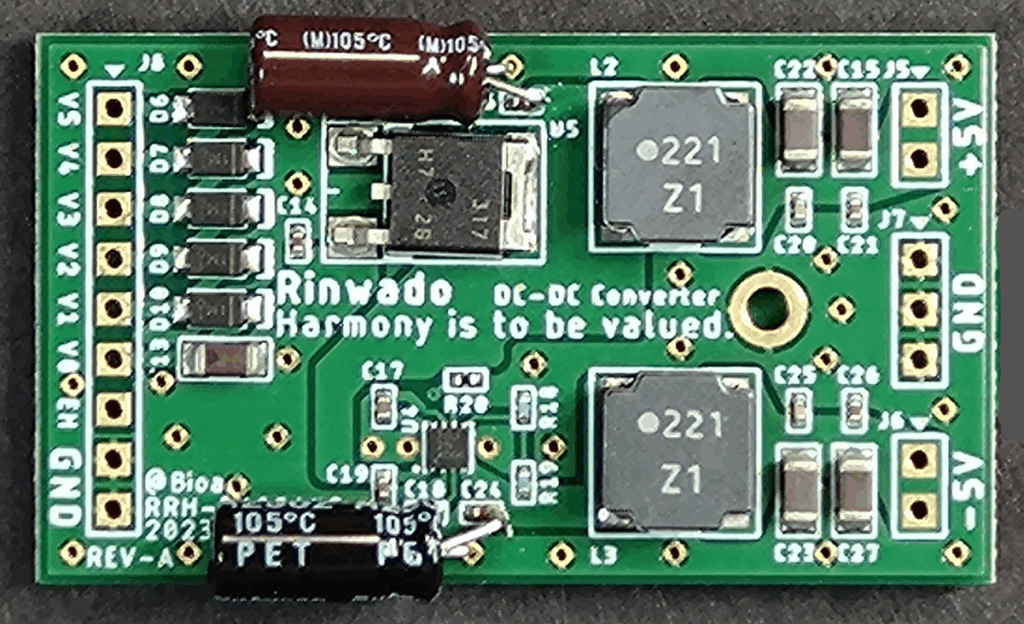

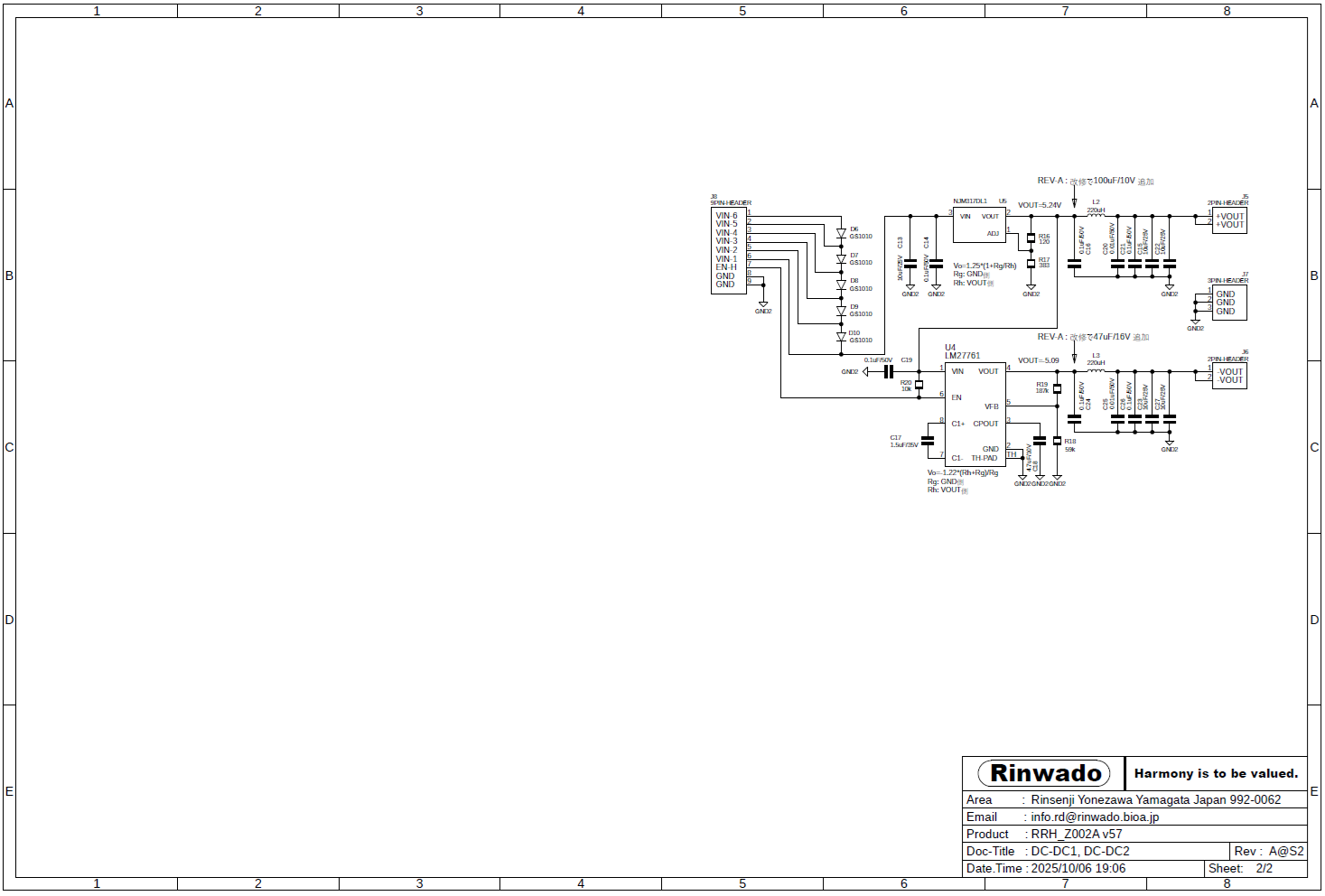

このモジュールは、ＤＣ＋８Ｖ～１２Ｖの入力電圧から、＋５Ｖ／ー５Ｖを出力するボードです。＋５Ｖ出力はＬＭ３１７を使用して出力し、＋５Ｖの出力からＬＭ２７７６１を使用して－５Ｖを出力しています。電源の入力には、ＬＭ３１７の電力損失を抑えるためにドロップダイオードが入っております。ー５Ｖを出力するＬＭ２７７６１はチャージポンプ方式でＬＯＤを通して安定化されます。
特徴
- 単一電源から正負電圧（±５Ｖ）を出力します
- パスレギュレターの電力損失低減させるドロップダイオードが５個あり、何番目のドロップダイオードに電圧を入力するか選択できます
- 負電圧の生成はチャージポンプとＬＯＤの組み合わせで安定化されています
- 負電圧出力はイネーブル端子でディスエーブルを行う事が可能です
- 正負の電圧出力は、ＬＣフィルターを通して出力されています
- 小型基板 ４８．２６ × ２７．９４ｍｍ
仕様
|
変換タイプ |
正出力：パスレギュレター、負出力：チャージポンプ方式 |
| 絶縁 | 入出力間は非絶縁 |
| 入力電圧 | ＤＣ＋８Ｖ～ＤＣ＋１２Ｖ |
| 出力電圧 | 正出力：ＤＣ＋５．２４Ｖ、 負出力：ＤＣー５．１Ｖ、 ±３％（無負荷時） |
| 負出力の制御 | ０．４V以下でディスエーブル、１．２Ｖ以上でイネーブル（最大：ＶＩＮと同じ） |
| 最大出力電流 | 正出力：＋１２０ｍＡ程度、負出力：ー１２０ｍＡ程度 |
| 負出力効率 | 約８０％～９０％程度 負荷電流１０ｍＡ以上、周囲温度２５℃において（データシートより） |
| スイッチング周波数 | ２Ｍｈｚ（負出力側のチャージポンプ スイッチング） |
| 基板サイズ | Ｗ：４８．２６ｍｍ × Ｄ：２７．９４ｍｍ × Ｈ：９ｍｍ （ヘッダピン含まず） |
注意事項：
入力電圧に関して１２Ｖまでとしていますが、ＬＭ３１７のスペックが３７Ｖまでは耐えられるがＬＭ３１７の電力損失が入力電圧と出力電圧の差と負荷電流により変化しますので、１２Ｖ超えて入力が必要な場合は、ＬＭ３１７の電力損失と発熱およびドロップダイオードの発熱を十分考慮ください。ＬＭ３１７は放熱器を付けていませんので、電力損失を１Ｗ未満の領域での利用を推奨します。
最大電流に関しては、±１２０ｍＡとしていますが、±の電流のトータルが２４０ｍＡ以下で＋２００ｍＡ、ー４０ｍＡと言った配分で利用する事も可能です。
ピン配置
| Ｊ８ | 入力電圧コネクタ |
| １番ピン | ＶＩＮ－６（V5）：ドロップダイオード５段目の入力端子 |
| ２番ピン | ＶＩＮ－５（V4）：ドロップダイオード４段目の入力端子 |
| ３番ピン | ＶＩＮ－４（V3）：ドロップダイオード３段目の入力端子 |
| ４番ピン | ＶＩＮ－３（V2）：ドロップダイオード２段目の入力端子 |
| ５番ピン | ＶＩＮ－２（V1）：ドロップダイオード１段目の入力端子 |
| ６番ピン | ＶＩＮ－１（V0）：ドロップダイオードなしの入力端子 |
| ７番ピン | ＥＮ－Ｈ （EH）：負出力の制御端子 |
| ８～９番ピン | ＧＮＤ（Ｊ７コネクタのＧＮＤと共通） |
※（V0）～（V5）、（EH) は基板上のシルク名
| Ｊ５ | 正電圧 |
| １～２番ピン | ＋ＶＯＵＴ：出力電圧 ＋５．２４Ｖ |
| Ｊ７ | グラウンド |
| １～３番ピン | ＧＮＤ（Ｊ８コネクタのＧＮＤと共通） |
| Ｊ６ | 負出力 |
| １～２番ピン | ーＶＯＵＴ：出力電圧 ー５．１Ｖ |
負出力制御
Ｊ８の７番ピン（ＥＮ－Ｈ）信号端子は、内部でプルアップ（１０ｋΩ）されており、端子オープン時はＨレベルとなり、負出力電圧はイネーブル状態です。
特性
負荷電流と出力電圧
| 負荷 | 正出力（電流ｍA） | 負出力 |
| 無負荷 | ５．３４V （０ｍA） | ー５．０９V （０ｍA） |
| １ｋΩ | ５．４３V （５．４ｍA） | ー５．０９V （ー５．１ｍA） |
| ４７Ω | ５．２６V （１１１．９ｍA） | ー４．９７V （ー１０５．７ｍA） |
| ２３．５Ω | ５．１８V （２１１．４ｍA） | ー４．６５V （ー１８９．８ｍA） |

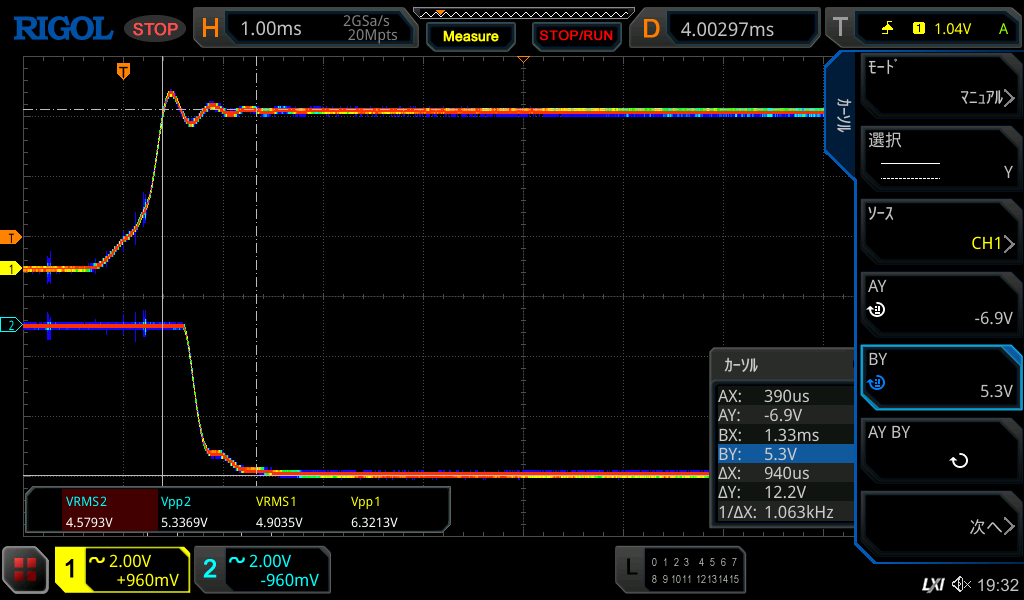

電源起動タイミング
正電圧より負電圧が約１ｍＳ程度遅れて既定の電圧となる。

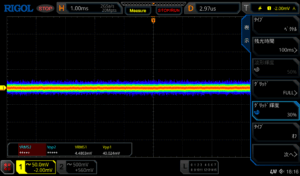

正電源の出力端子波形

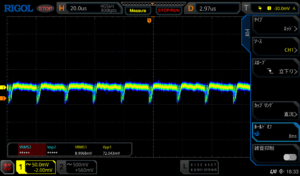

負電源の出力端子波形

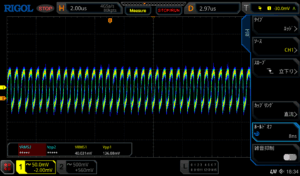

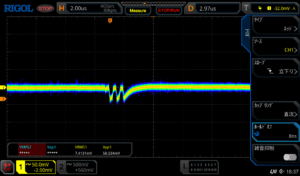

ボード内部の正電圧生成レギュレター出力波形
正電圧を生成するレギュレター出力（フィルタ前段）には、負への負荷がかかるとリプルが発生しています。
ドキュメント

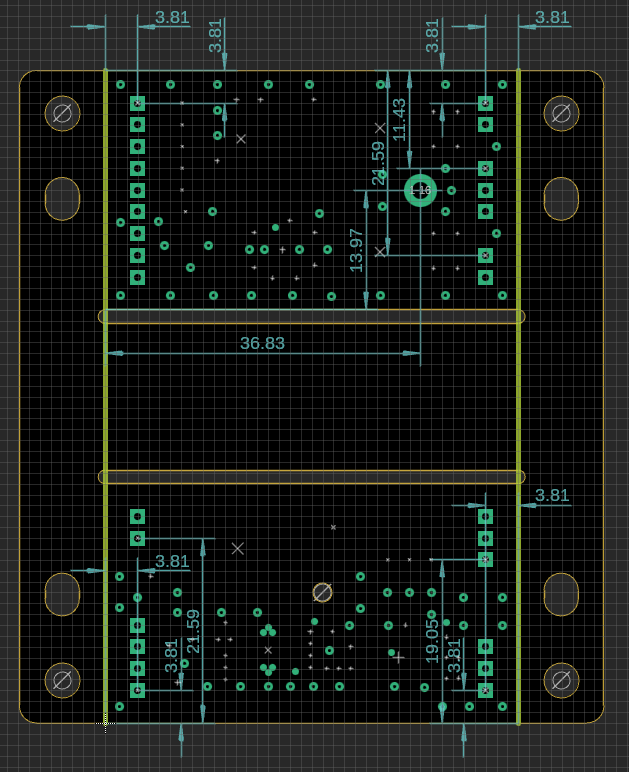

ボード外形図資料には、製造上、RRH-Z002＃１とRRH-Z002＃２があります。資料の上側が RRH-Z002＃２ に該当いたします。
