このモジュールは、アナログデバイス社製ＬＴ８３６１を使用したモジュールです。ＤＣ８Ｖ～１６Ｖの入力電圧で、無負荷時でおおよそＤＣ２８Ｖ～８３Ｖの高い電圧に変換する昇圧タイプ非絶縁型のＤＣ－ＤＣコンバーターです。出力電圧はアナログの制御電圧入力０．０Ｖ～３．３Ｖの値で決まります。
特徴
- 標準入力電圧１２Ｖから、出力電圧２８Ｖから８３Ｖまで電圧が得られます
- 最大負荷電流は、４５Ｖ出力時おおよそ３００ｍA、７９Ｖ出力時おおよそ８８ｍＡ取り出せます
- 効率は、７０％～９０％程度です
- ０．０V～３．３Vの制御電圧で出力電圧を可変できます
- 小型基板 ４８．２６ × ２７．９４ｍｍ
仕様
|
変換タイプ |
昇圧コンバーター |
| 絶縁 | 入出力間は非絶縁 |
| 入力電圧 | ＤＣ＋８Ｖ～ＤＣ＋１６Ｖ 標準：ＤＣ＋１２Ｖ |
| 出力電圧 | ＤＣ＋２８Ｖ～ＤＣ＋８３Ｖ 制御電圧による可変方式 |
| 制御電圧 | ＤＣ０Ｖ～ＤＣ＋３．３Ｖ 制御端子は１０ｋΩでプルダウン |
| 最大出力電流 | 入力１２V、出力４５V：３００ｍＡ程度、入力１２V、出力７９V：８８ｍＡ程度 |
| 効率 | 約７０％～９０％程度、入力電圧、負荷電流などにより変化します |
| 動作モード | Ｂｕｒｓｔモード |
| スイッチング周波数 | １．２Ｍｈｚ |
| 基板サイズ | Ｗ：４８．２６ｍｍ × Ｄ：２７．９４ｍｍ × Ｈ：９ｍｍ （ヘッダピン含まず） |
注意事項：
製品は比較的高い電圧を扱うモジュールです。高電圧部分が露出していますので、十分に注意しての取り扱いが必要です。

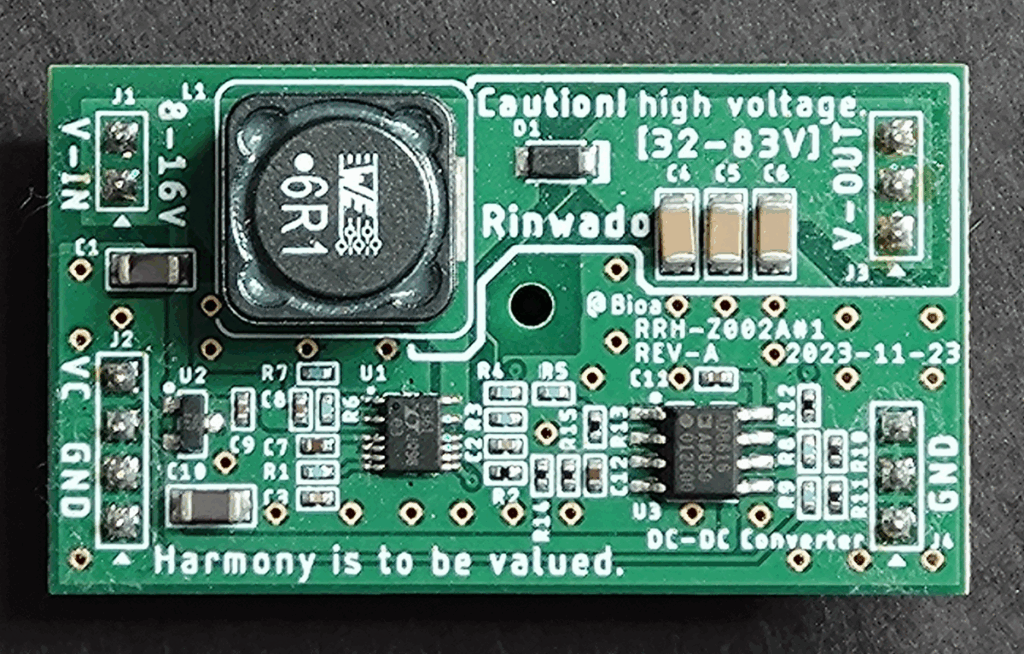

ピン配置
| Ｊ１ | 入力電圧 |
| １～２番ピン | Ｖ－ＩＮ：入力電源（８V～１６Ｖ） |
| Ｊ２ | グラウンド・制御電圧入力 |
| １～３番ピン | ＧＮＤ（Ｊ４コネクタのＧＮＤと共通） |
| ４番ピン | ＶＣ：出力電圧制御入力（０Ｖ～３．３Ｖ） |
| Ｊ３ | 出力電圧 |
| １～３番ピン | Ｖ－ＯＵＴ：出力電圧（２８Ｖ～８３Ｖ） |
| Ｊ４ | 出力電圧 |
| １～３番ピン | ＧＮＤ（Ｊ２コネクタのＧＮＤと共通） |
出力電圧制御
出力電圧は、Ｊ２のＶＣ端子で行います。端子は、１０ｋΩでプルダウンされていますので、端子オープン時は０Ｖとなり、出力電圧はおおよそ２８Ｖとなります。電圧を加える場合は、ＶＣの入力抵抗が１０ｋΩを考慮してください。

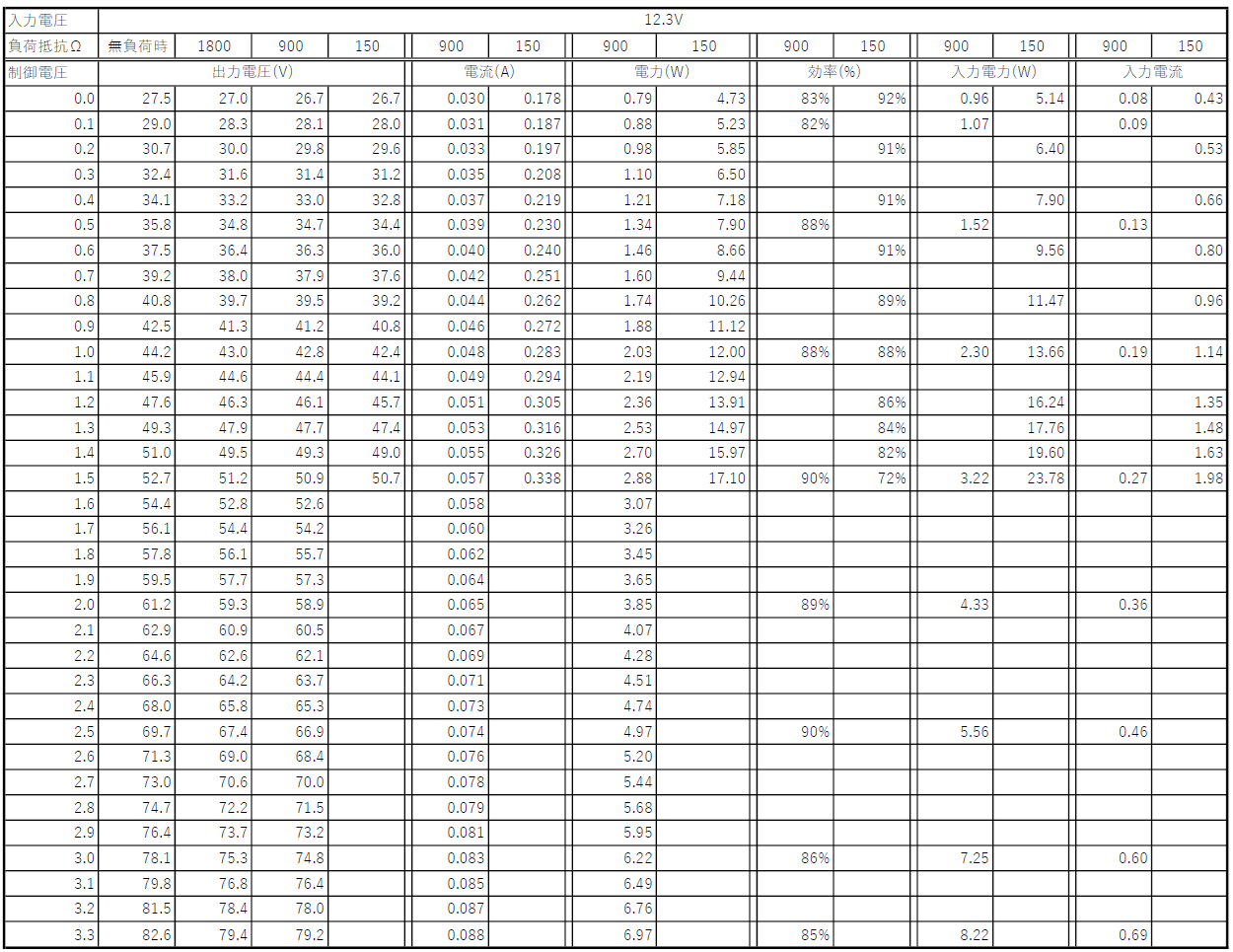

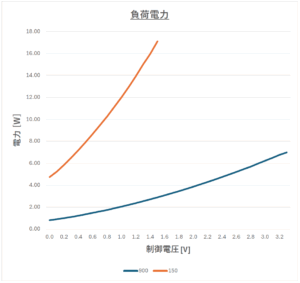

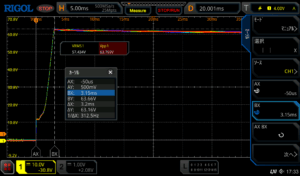

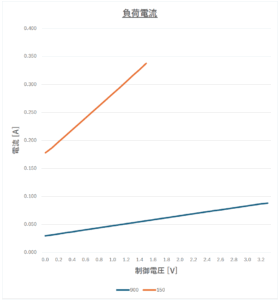

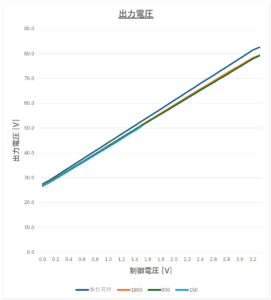

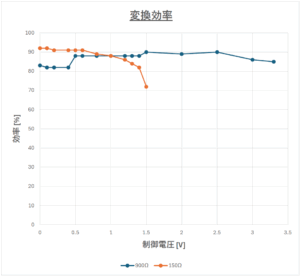

特性

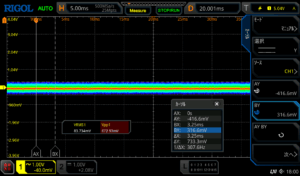

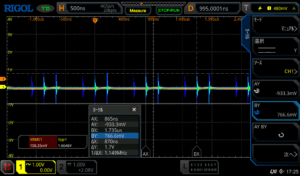

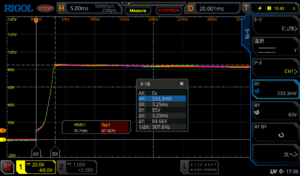

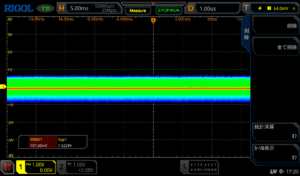

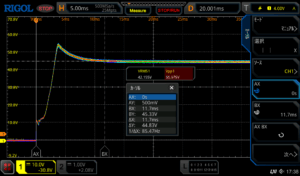

ＶＣ＝１．２Ｖ（無負荷：出力４７．６V）の波形

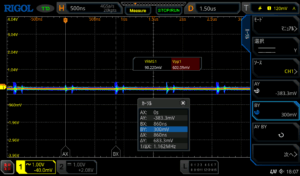

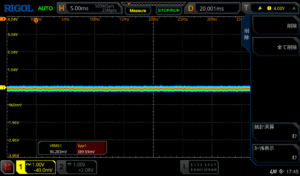

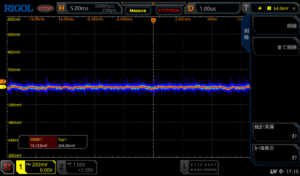

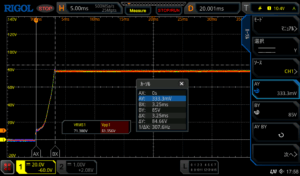

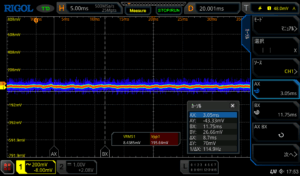

ＶＣ＝３．３Ｖ（無負荷：出力８２．６V）の波形
負荷電流が多くなると、スイッチングノイズが多くなっています。スイッチングノイズが許容できない場合は、後段にフィルタなどを付けるなどの対応を考慮する必要があります。

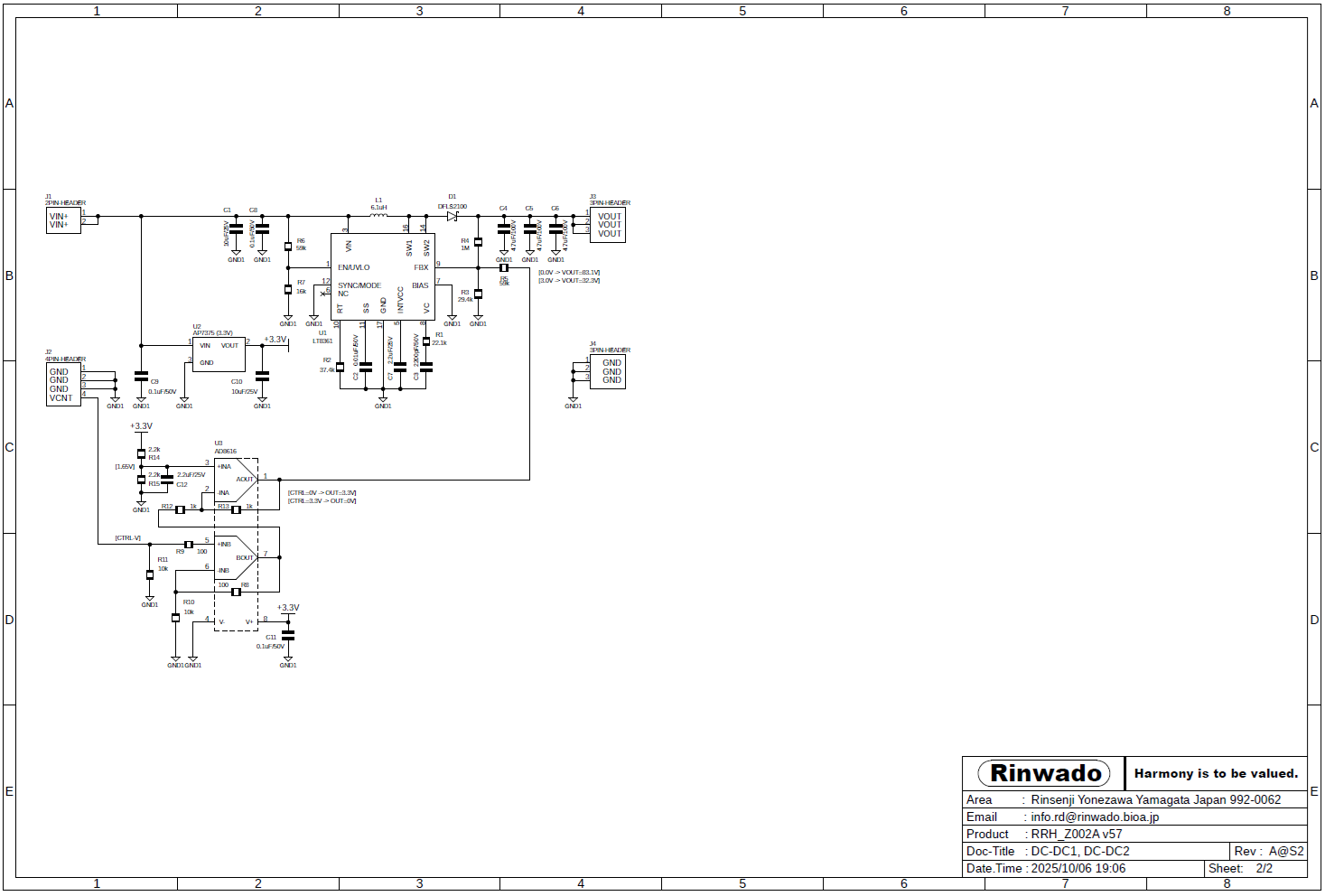

ドキュメント
ボード外形図資料には、製造上、RRH-Z002＃１とRRH-Z002＃２があります。資料の下側が RRH-Z002＃１ に該当いたします。
