RRH-A103A

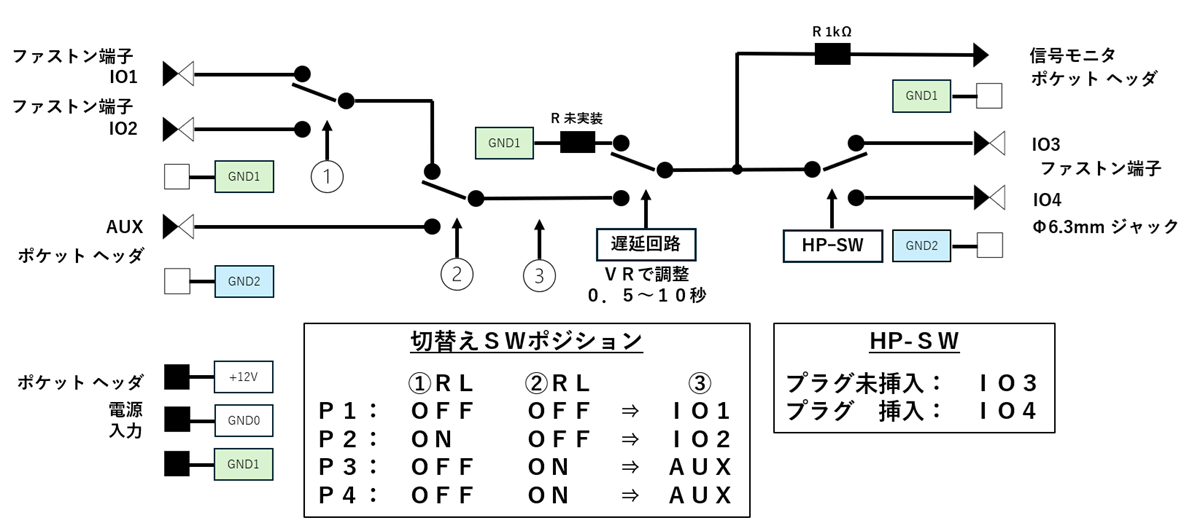

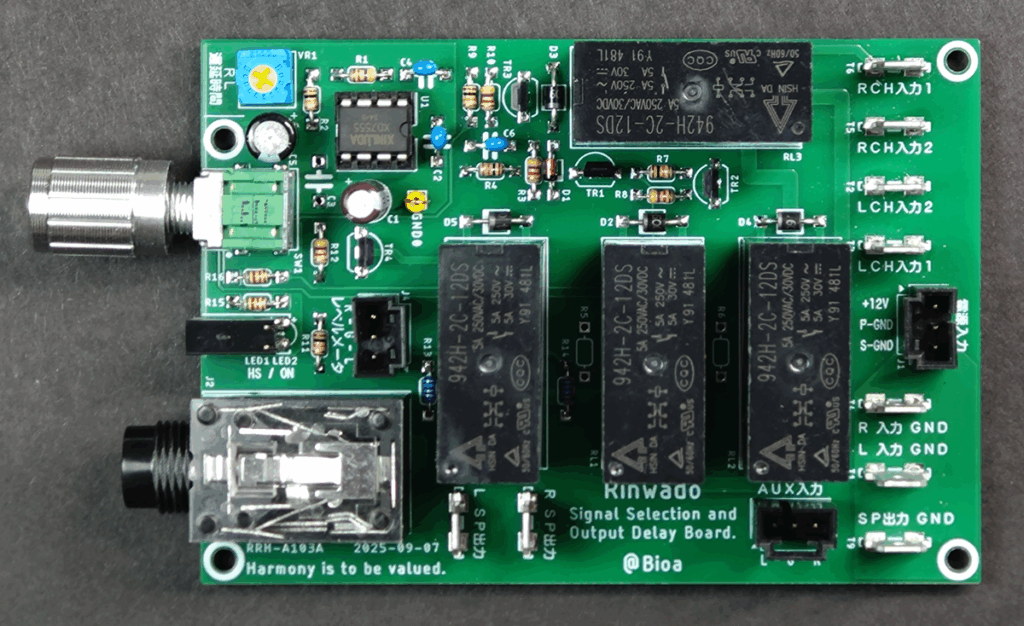

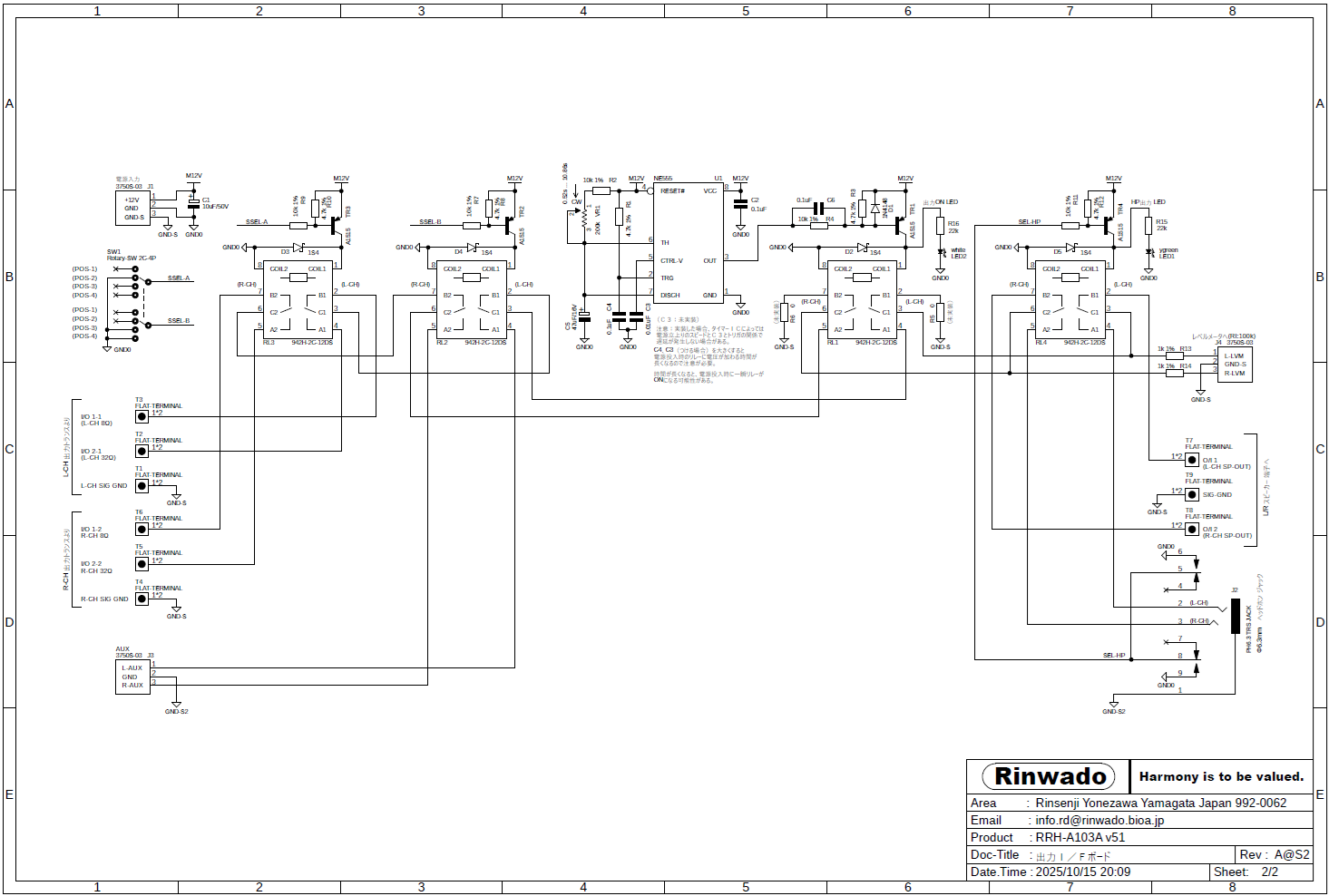

このボードは、電源ON遅延リレーを装備した入力・出力の切り替えボードです。インターフェイスコネクタはファストン端子のIFが3組、標準6.3mmステレオジャックIFが1つ、ポケットヘッダタイプのコネクタが1つあります。ボード上では入力と出力を示すシルク印刷文字が入っていますが、リレーを使った切換えボードですので双方向での利用が可能です。

特徴

  • 電源投入後、VRで設定した時間後にONになるリレーを装備
  • 遅延時間は、約0.5から10秒の間で設定が可能
  • 回路を切替えるロータリースイッチを装備
  • 標準6.3mmステレオプラグを差し込むと、標準プラグへ信号が切替る機能を装備
  • 信号をモニタするコネクタを装備

仕様

切り替えリレーの接点 2回路2接点リレー 4個使用
リレーの接点 AC/DC 5A、 接点抵抗100mΩ
入出力端子 ファストン端子×3組、 標準6.3mmステレオジャック×1、 ポケットヘッダ×1
白 LED 遅延リレーがONになると点灯
緑 LED 標準6.3mmステレオジャックに信号が切替ると点灯
最大通過電流 ファストン端子コネクタ 2A、 他 0.5A
切替えポジション 4ポジション ※ポジション3、4は同一信号が選択される
電源電圧 +12V (140mA)
基板サイズ W:100.0mm × D:70.0mm × H:27.5mm (突起物含まず)

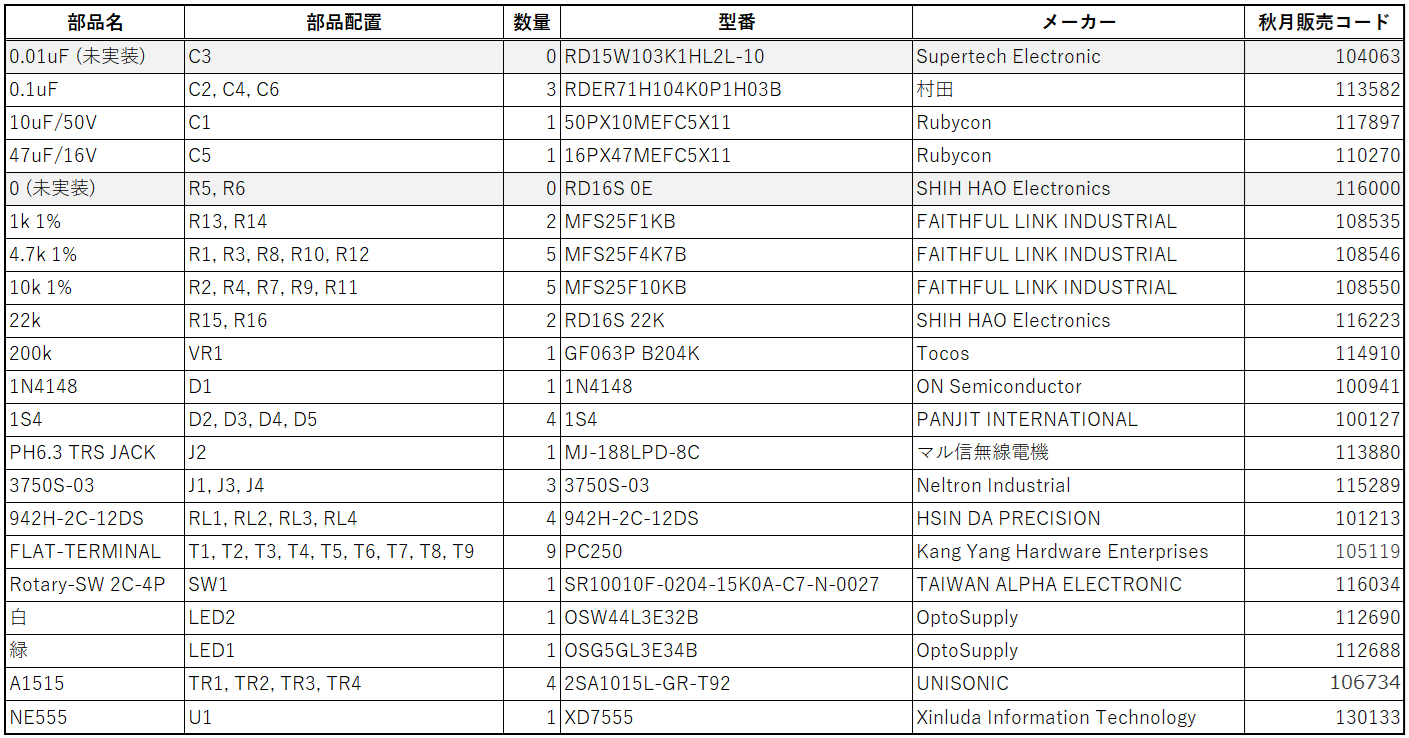

ピン配置

J1 電源入力コネクタ

1番ピン

+12V
2番ピン 電源用GND
3番ピン 信号用GND ※ファストン端子GNDと接続され、他のGNDとは分離されています

J3

AUX信号入力コネクタ (ポケットヘッダ)
1番ピン LーCH
2番ピン

小信号用GND
※J2の Φ6.3mm ジャックコネクタGNDと接続され、他のGNDとは分離されています

3番ピン R-CH
J4 信号モニタ用コネクタ
1番ピン L-CH   ※信号は1kΩの抵抗を通して出力されます
2番ピン 信号用GND ※ファストン端子GNDと接続されています
3番ピン R-CH   ※信号が1kΩの抵抗を通して出力されます
ファストン端子 信号入出力コネクタ
T1 信号用GND     ※T4、T9と共通
T2 入力/出力 2ー1  ※L入力2
T3 入力/出力 1ー1  ※L入力1
T4 信号用GND     ※T1、T9と共通
T5 入力/出力 2-2  ※R入力2
T6 入力/出力 1ー2  ※R入力1
T7 出力/入力 1    ※L SP出力
T8 出力/入力 2    ※R SP出力
T9 信号用GND     ※T1、T4と共通

ボードのグラウンドについて

このボードには、電源のGND、信号系GND(ファストン端子)、小信号系GND(J3のAUX、Φ6.3mmジャック)が分離された状態であります。これらのGNDはシステムに合わせ適宜処理してください。
