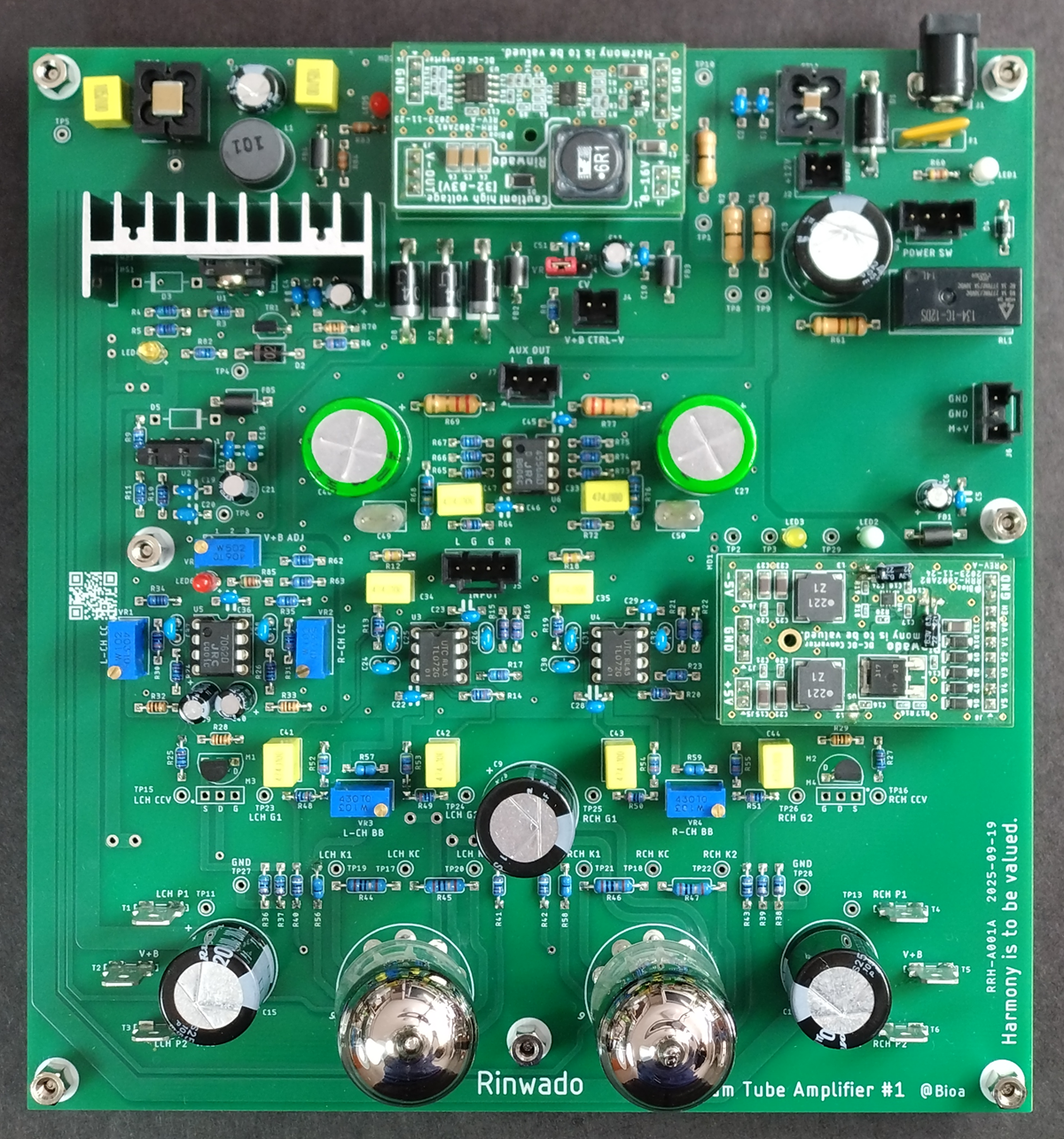

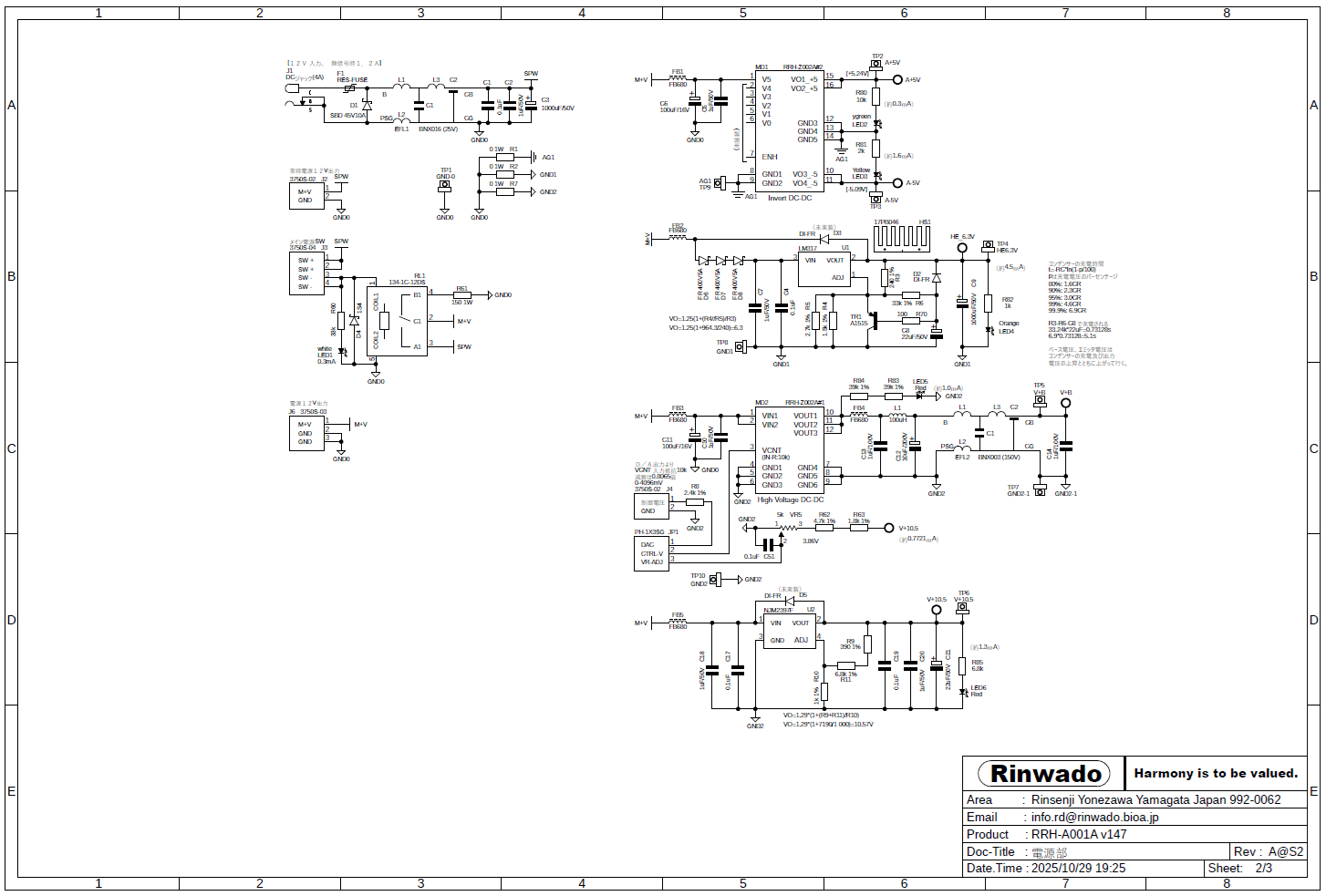

RRH-A001A

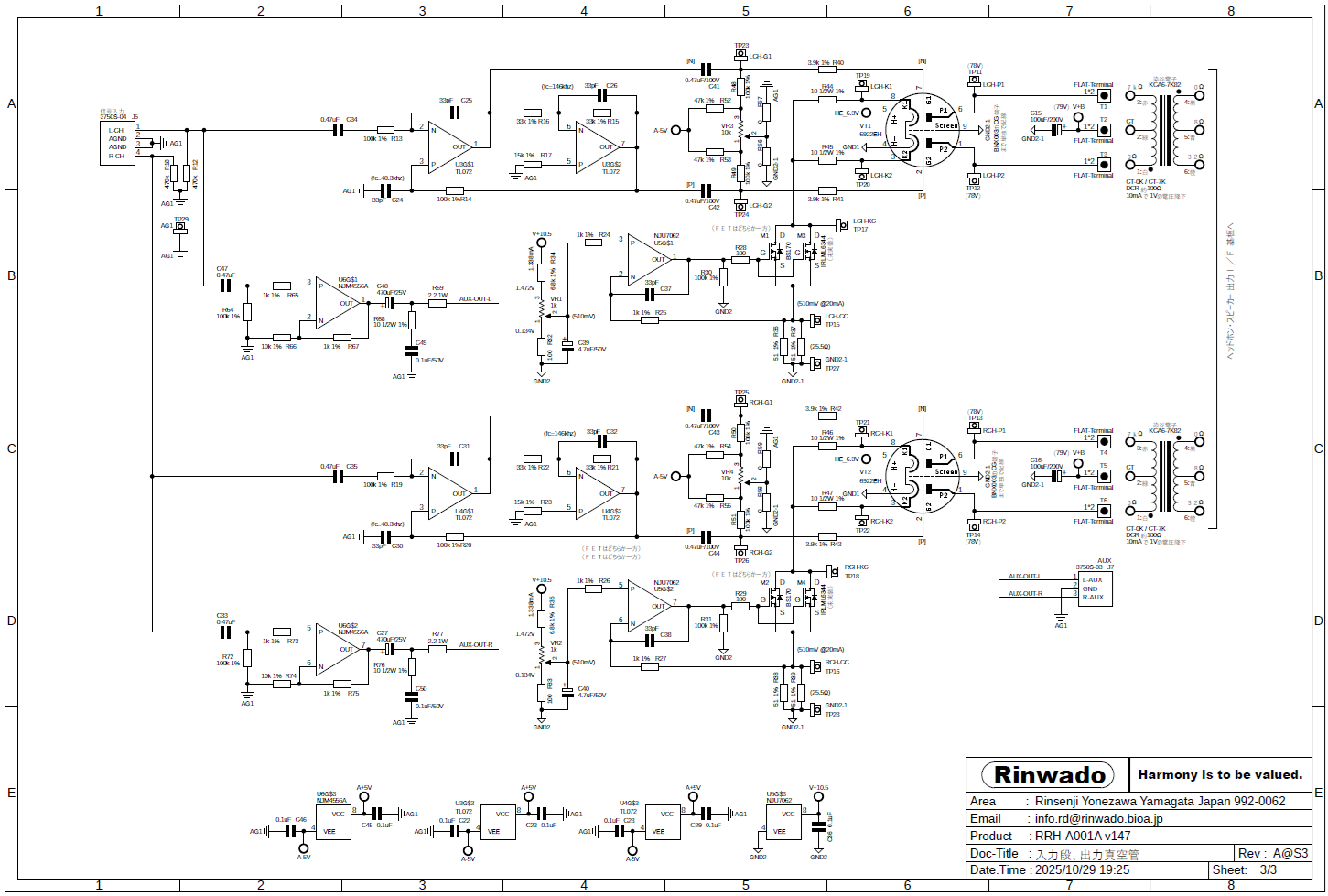

このボードは、高圧ＤＣ－ＤＣ１コンバーターボードＲＲＨ－Ｚ００２＃１と正負ＤＣ－ＤＣ１コンバータＲＲＨ－Ｚ００２＃２を活用した真空管アンプですので、１２Ｖ／３Ａ程度ののＡＣアダプターによって動作いたします。入力段はオペアンプを使用しシングルエンドから差動にに変換、終段の真空管をドライブし出力トランスを使いインピーダンス変換しヘッドホンやスピーカーをドライブします。（※トランスは外付けになります）　終段の真空管部分（Electro-Harmonix 6922EH）は、カソードを定電流にした差動プッシュプルを構成し、数秒のソフトスタートアップ電圧で終段管のヒーターをドライブしております。

特徴

ＤＣ１２Ｖの外部電源で動作可能な、終段に真空管を使用したアンプ
終段管は、カソードを定電流２０ｍＡとした差動プッシュプル回路構成
真空管のヒーター電圧は、数秒かけてゆっくり電圧が上昇するソフトスタート
入力段はＪＦＥＴ入力のオペアンプＴＬ０７２を使用し、シングルエンドから差動信号に変換

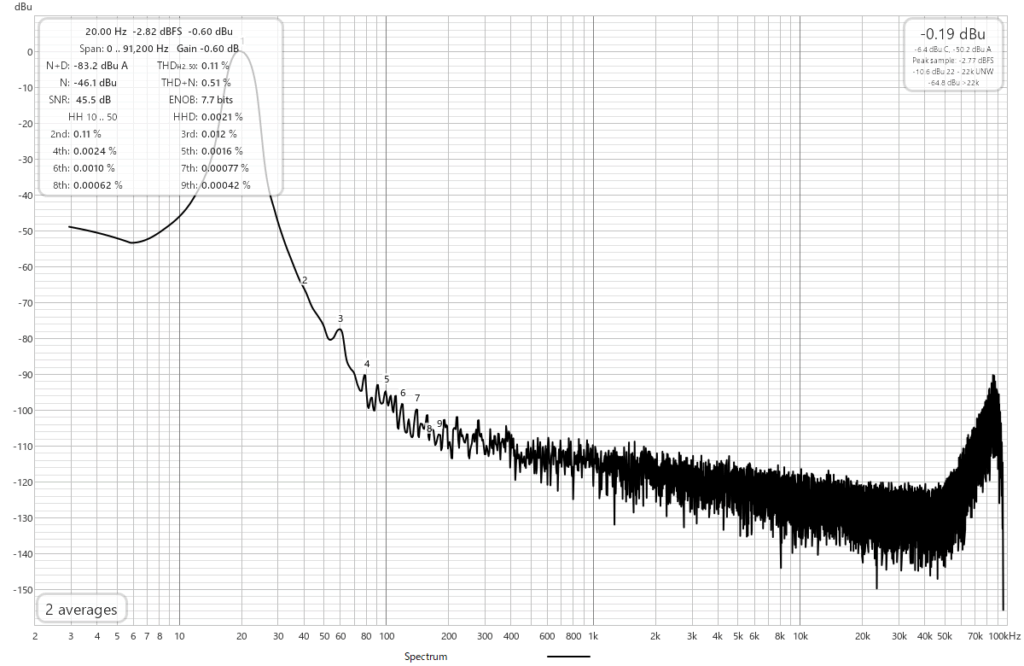

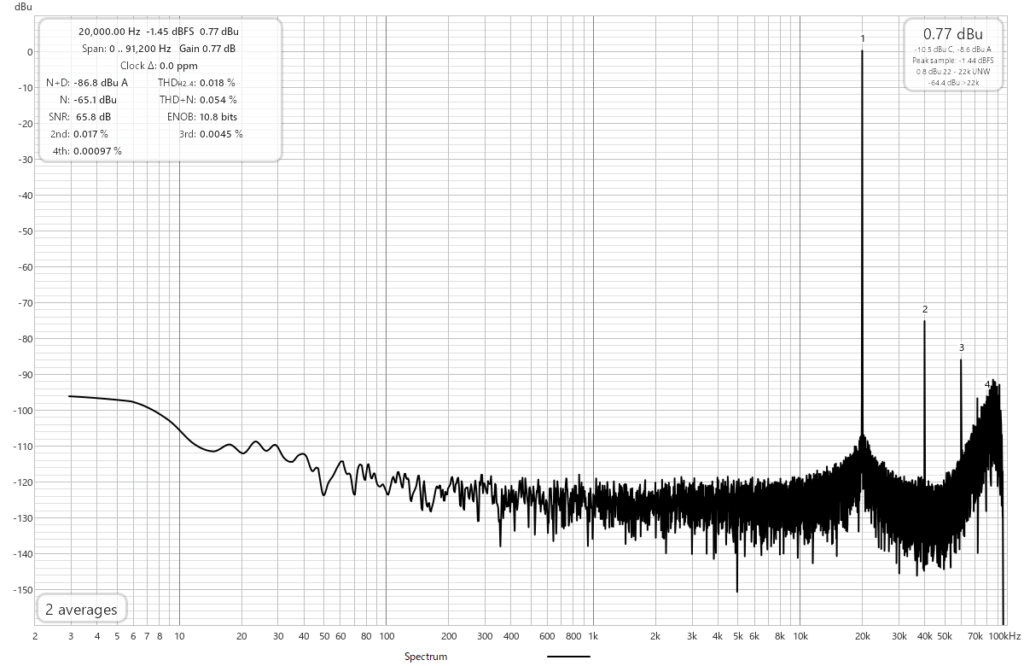

真空管のドライブ出力とは別に、入力信号をオペアンプＮＪＭ４５５６ＡＤを通したバッファー出力を装備
真空管用Ｂ電源用のＤＣ－ＤＣコンバーターのスイッチングノイズ低減用のフィルタを装備

仕様

入力抵抗	８２ｋΩ
ＡＵＸ出力抵抗	２．２Ω
入力結合	コンデンサ結合、０．４７μＦ
ＡＵＸ出力結合	コンデンサ結合、４７０μＦ
真空管出力結合	トランス接続ファストン端子装備、プッシュプルトランス　KCA6-7K82　３．５ｋ－Ｃー３．５Ｋ :: ０ー８ー３２
形式	無帰還、初段オペアンプ、終段双三極管差動プッシュプル
真空管	Electro-Harmonix 6922EH
定格出力	０．１Ｗ、出力トランス　KCA6-7K82、負荷８Ω：０dbu入力、負荷３２Ω：０．６dbu入力

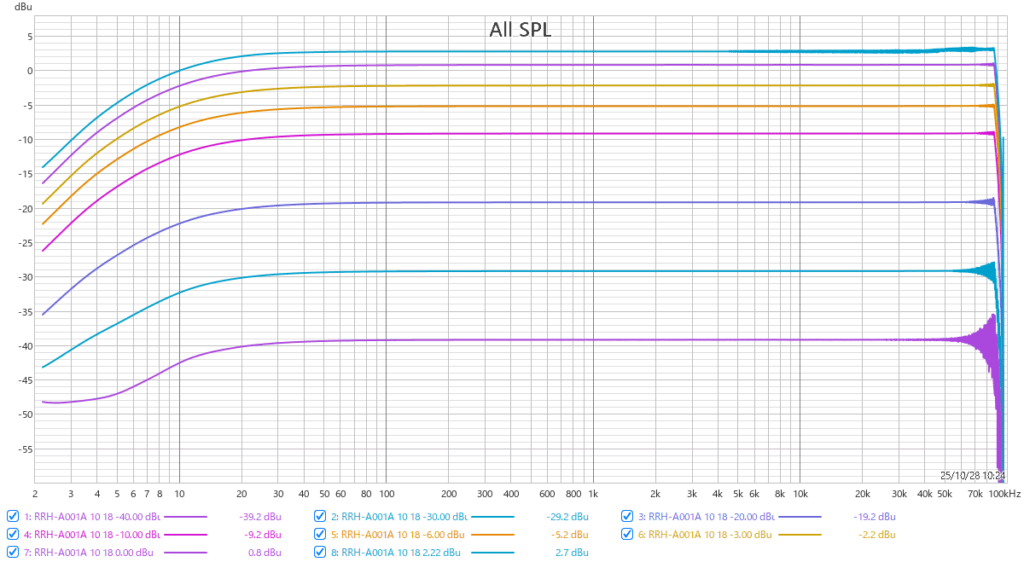

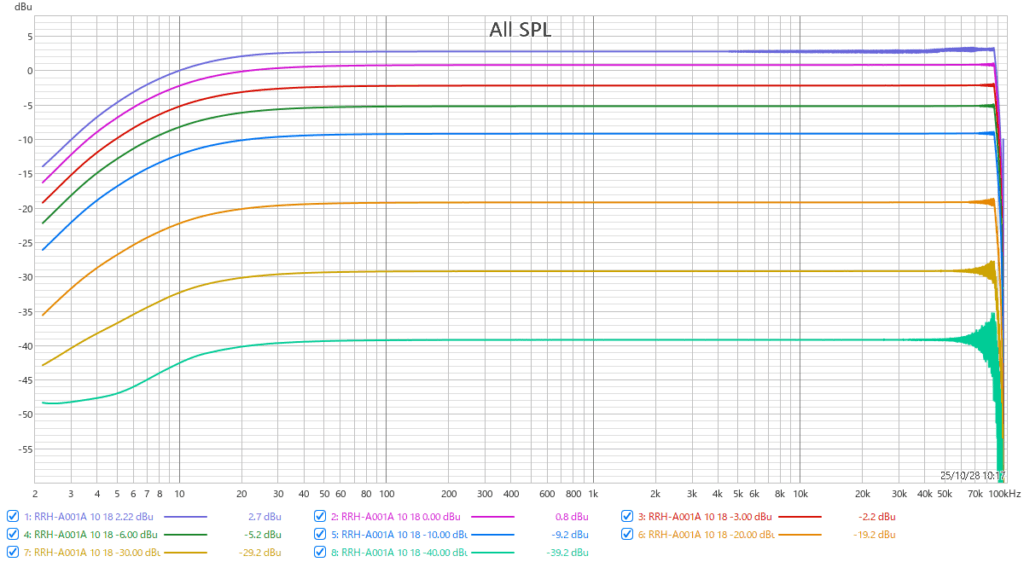

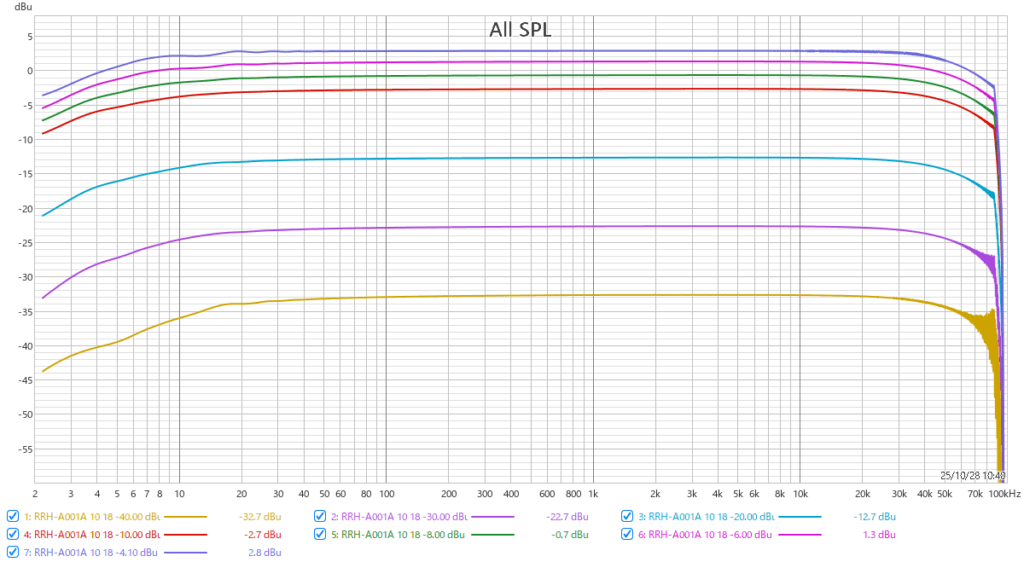

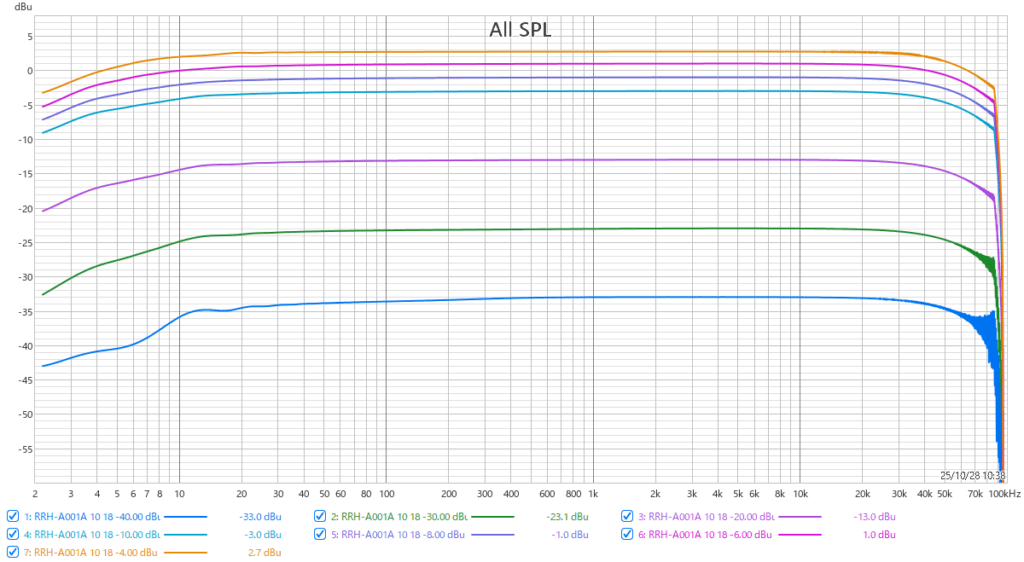

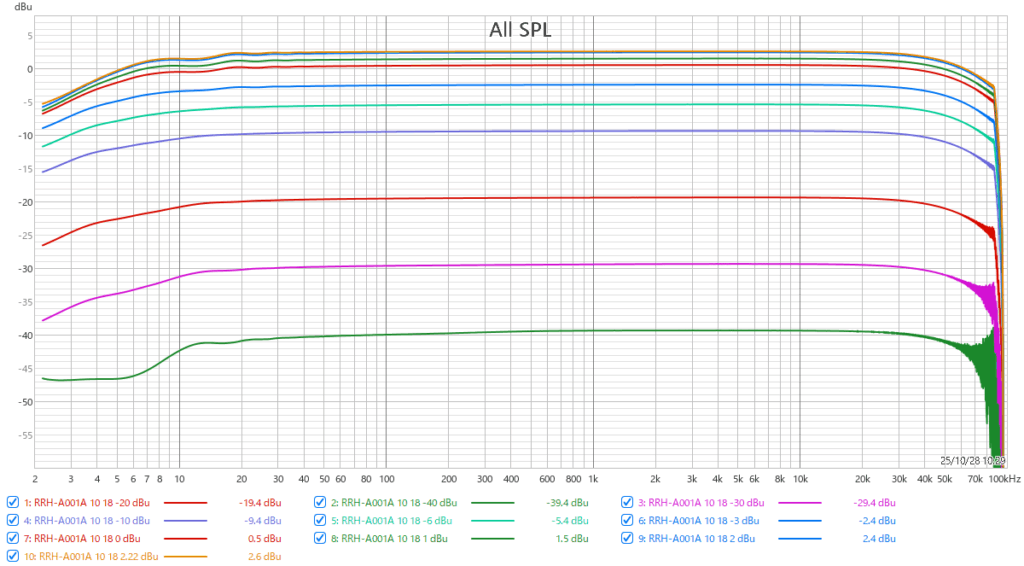

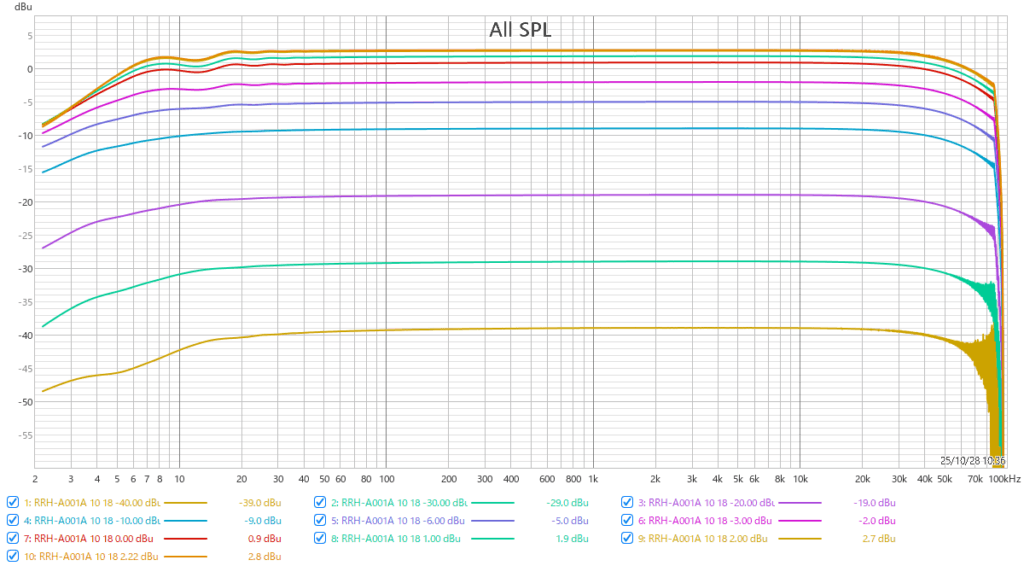

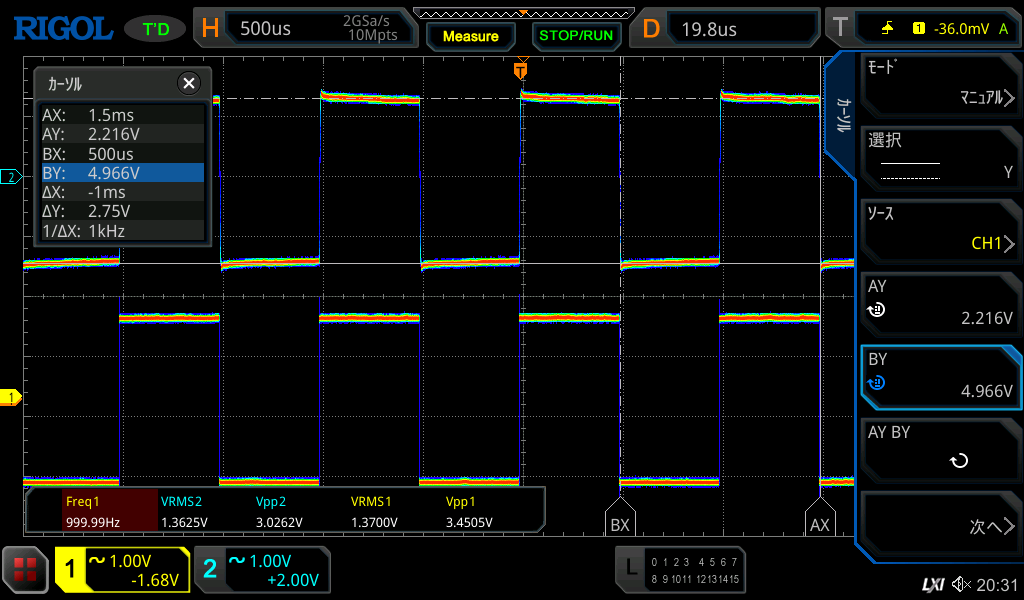

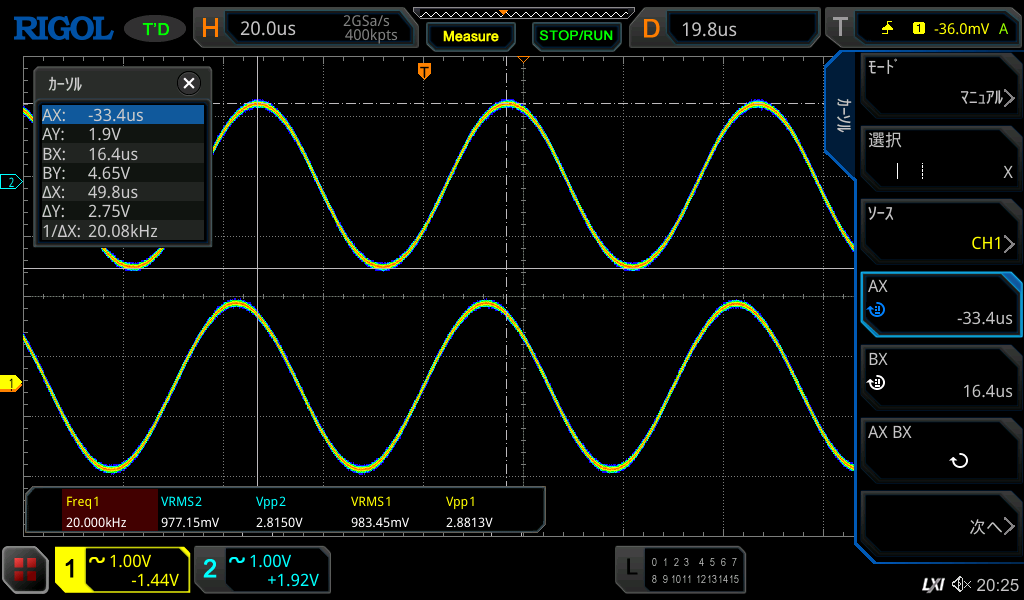

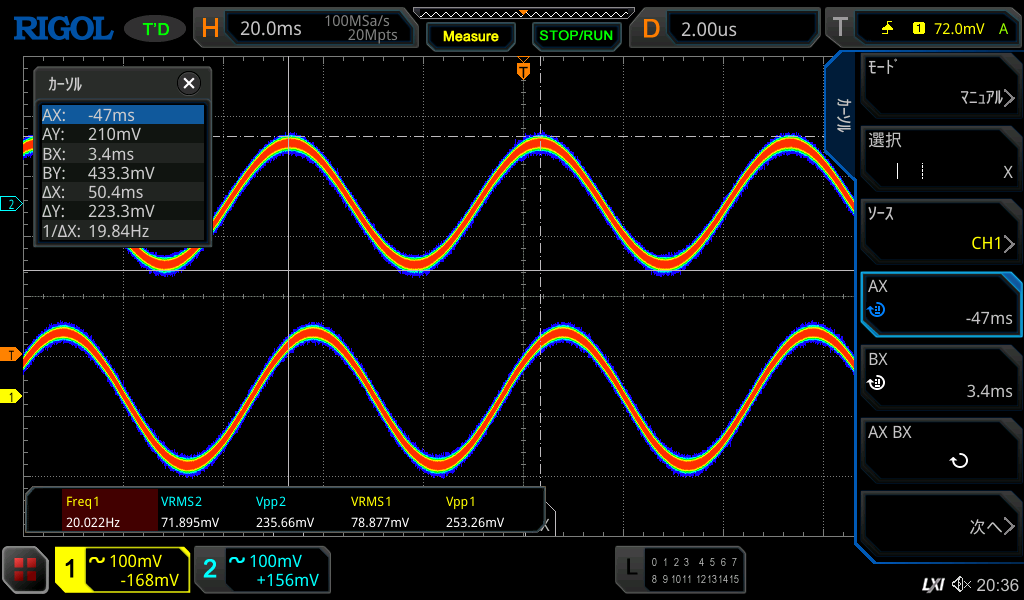

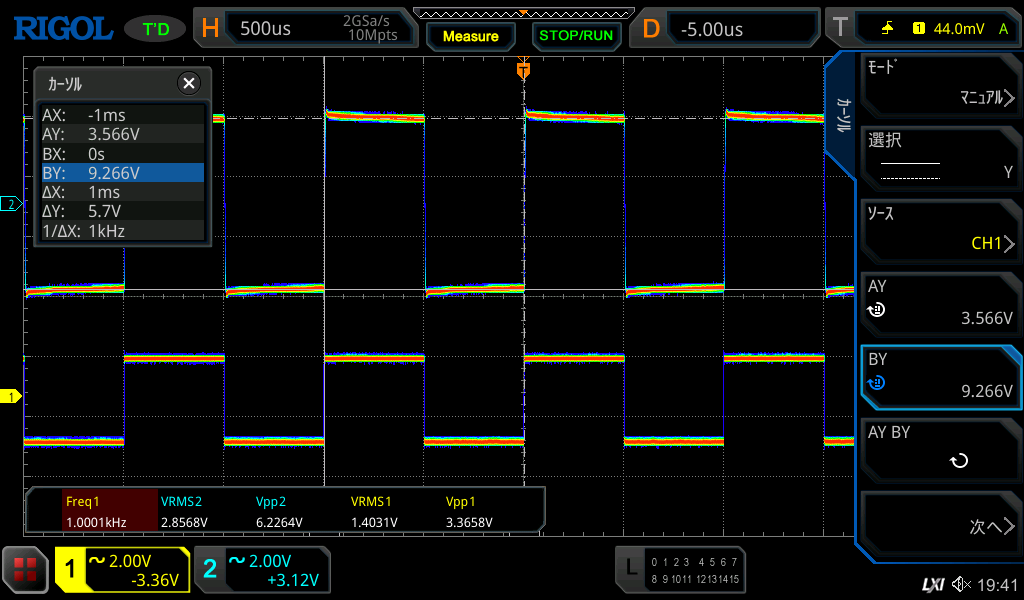

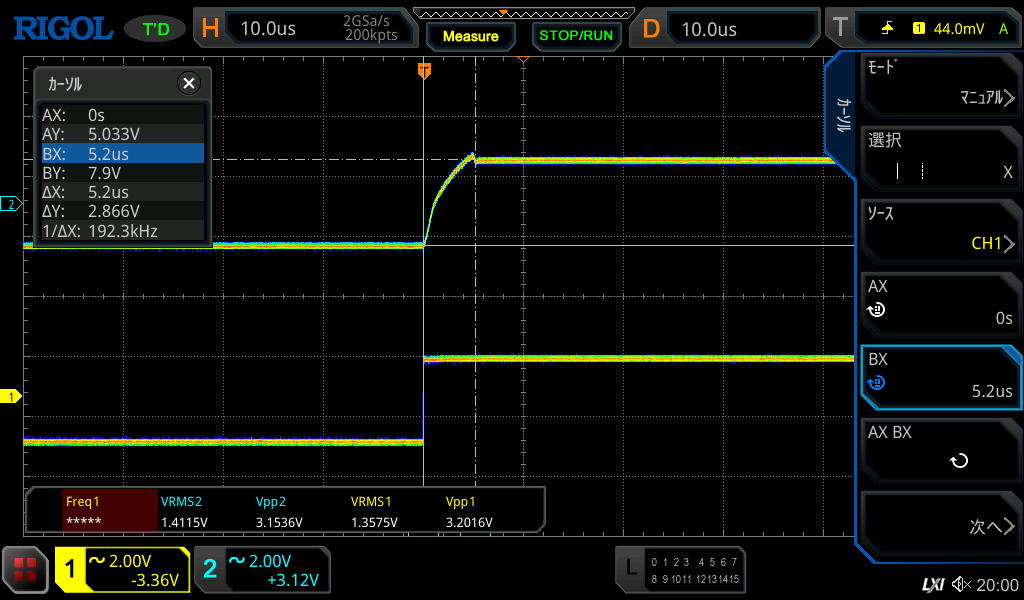

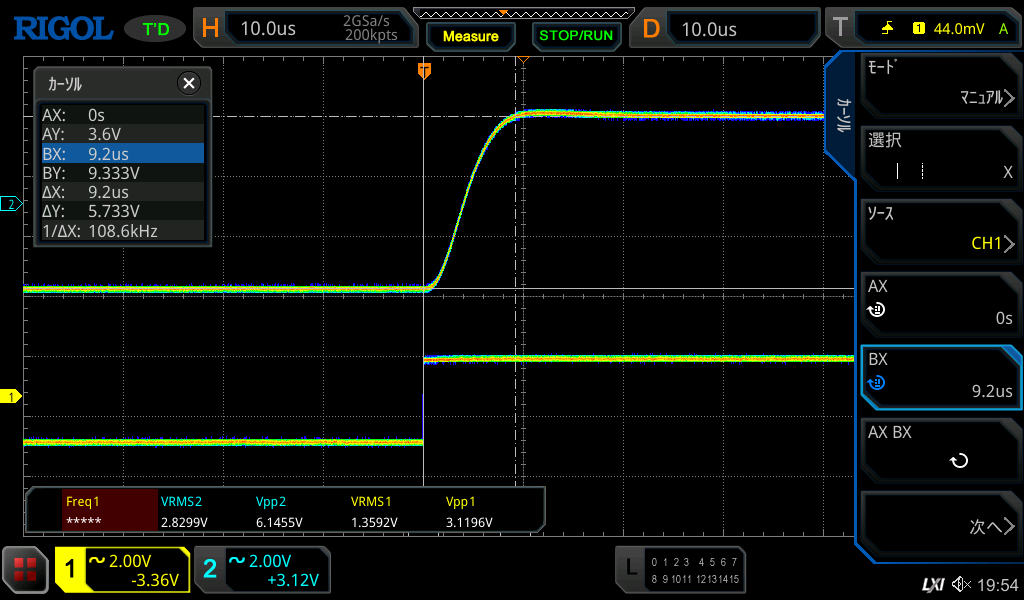

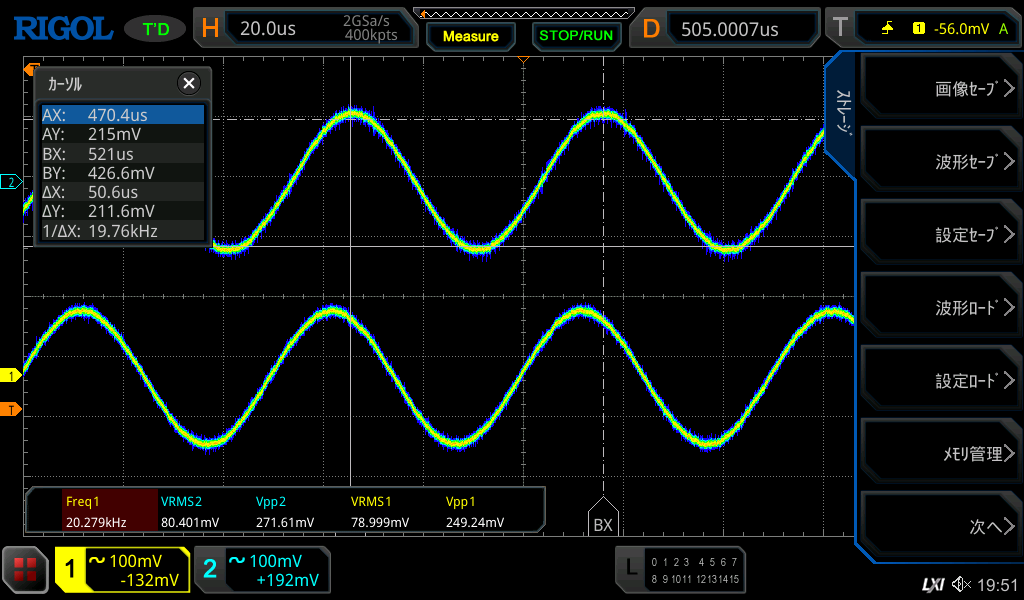

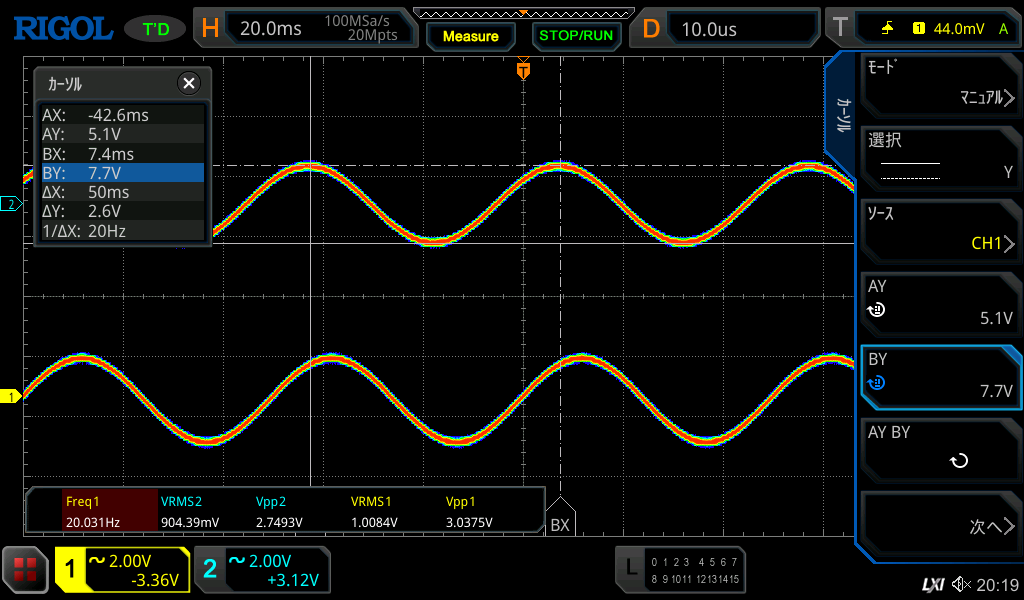

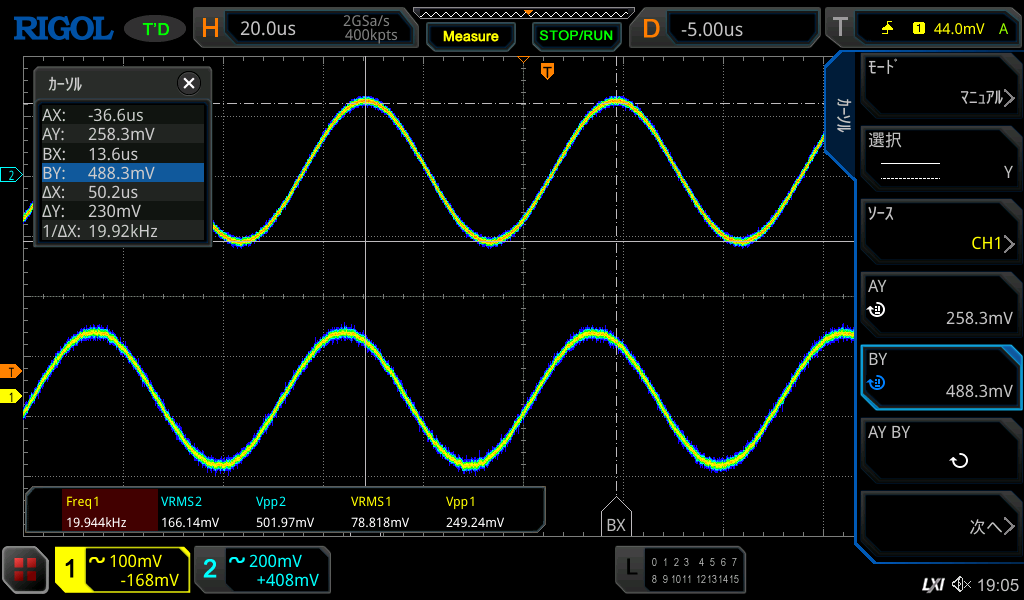

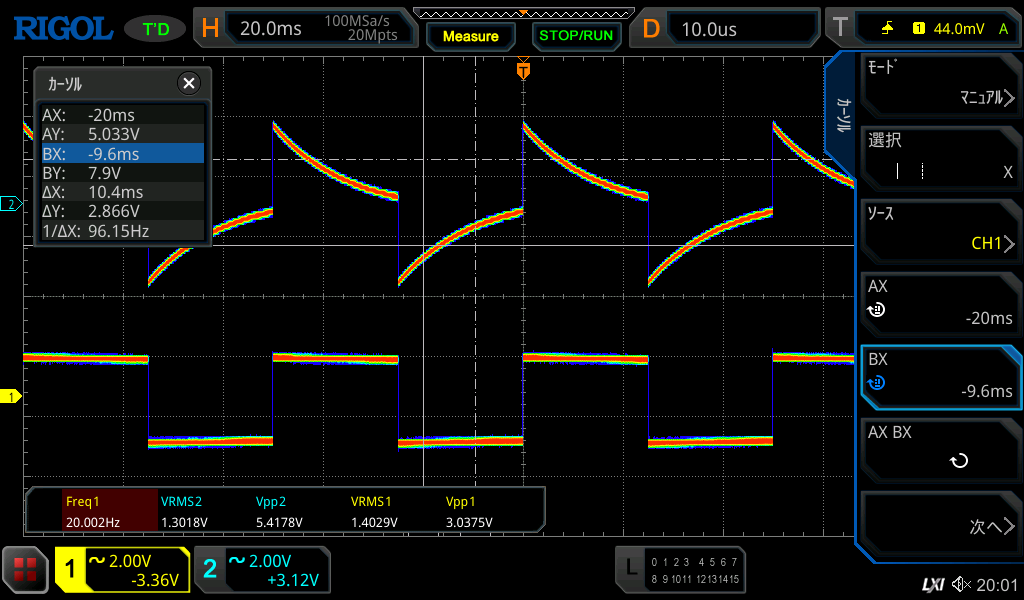

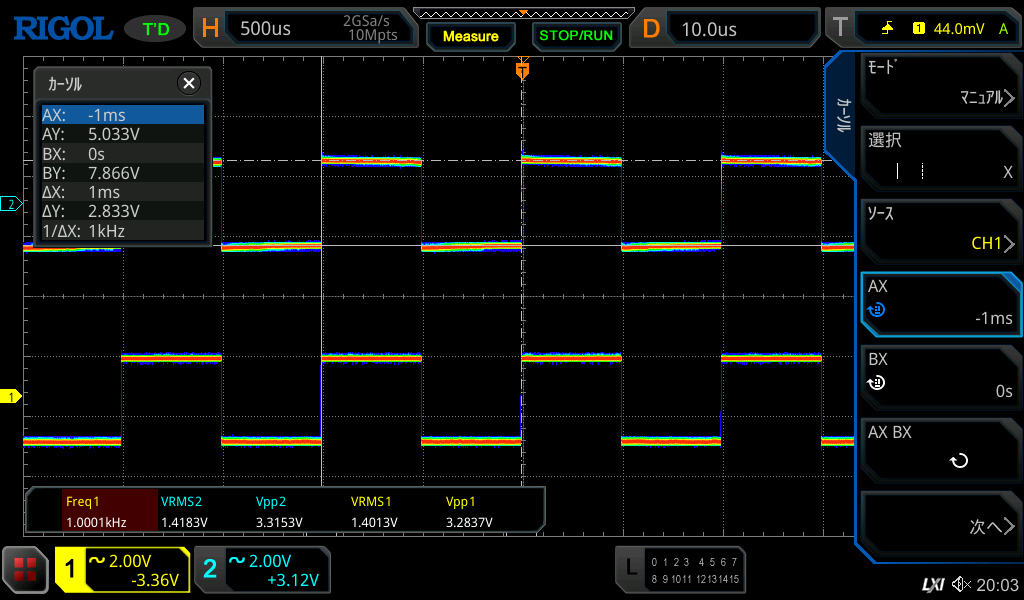

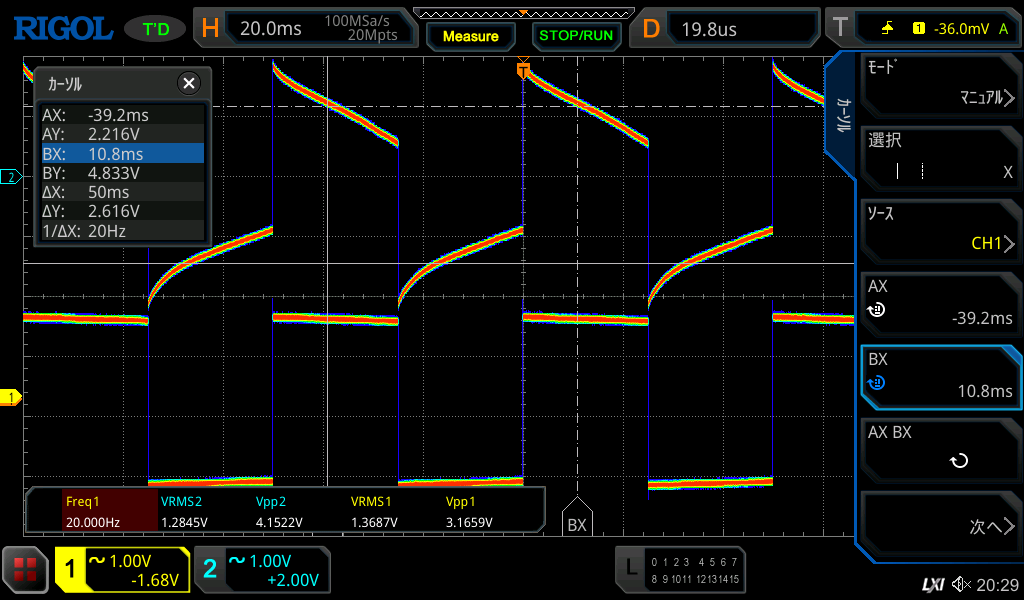

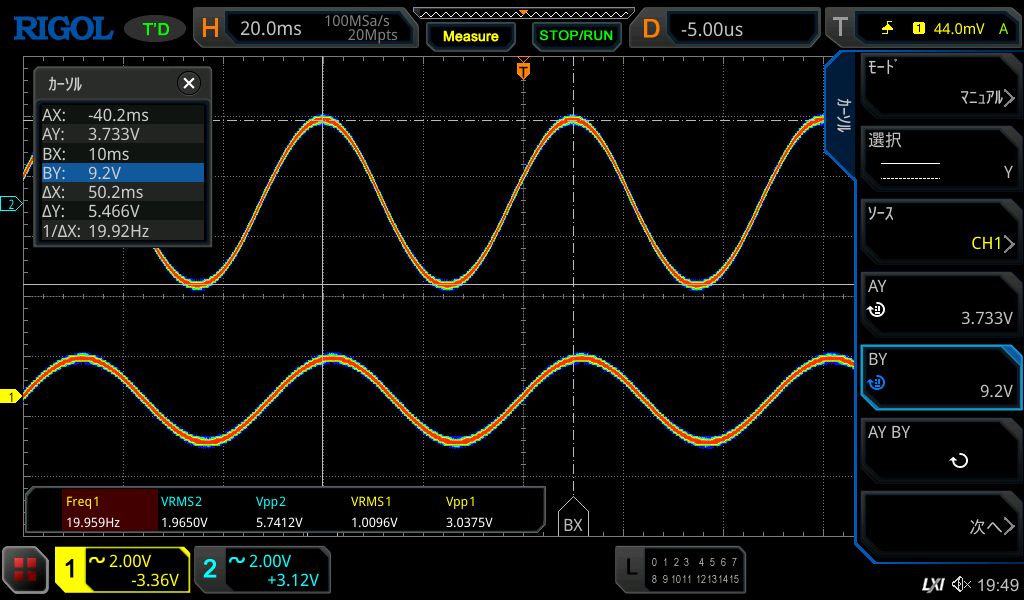

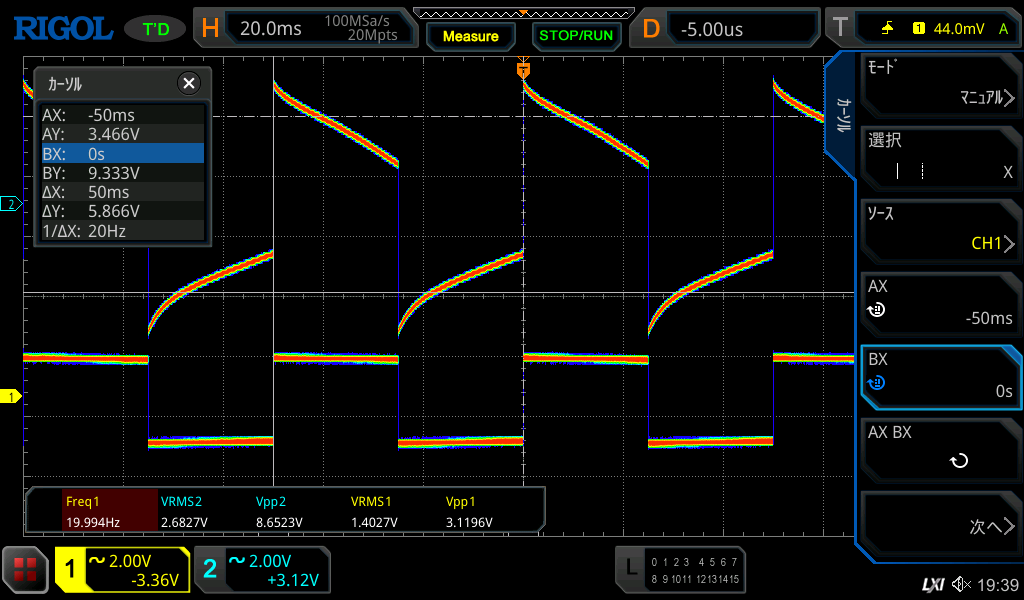

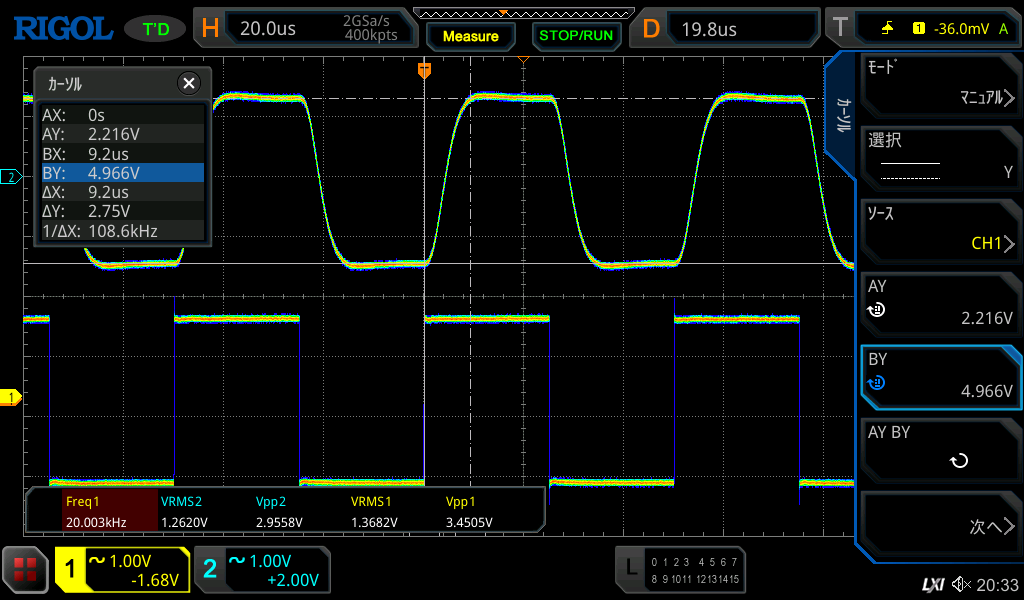

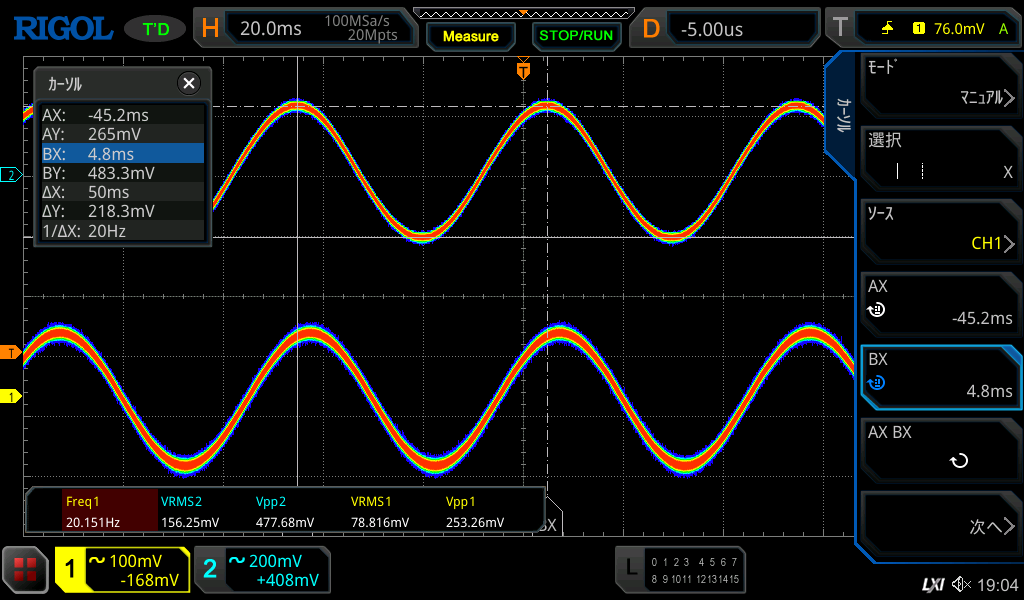

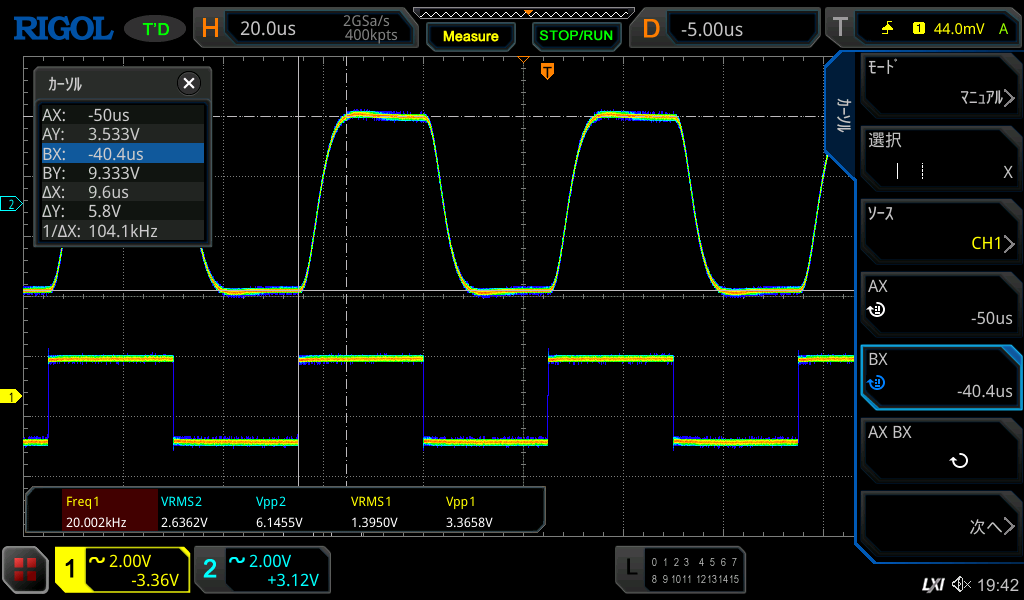

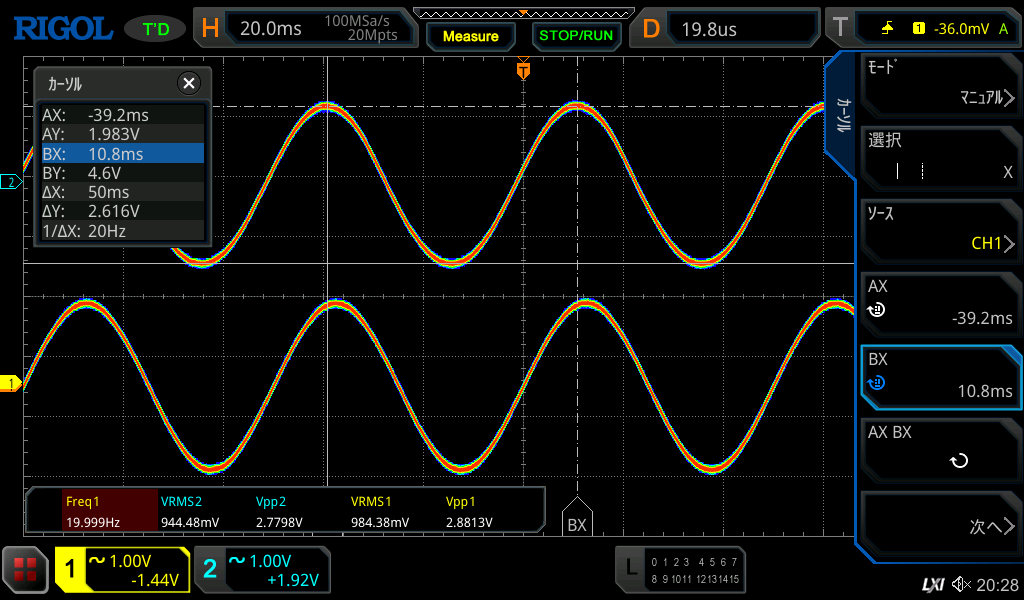

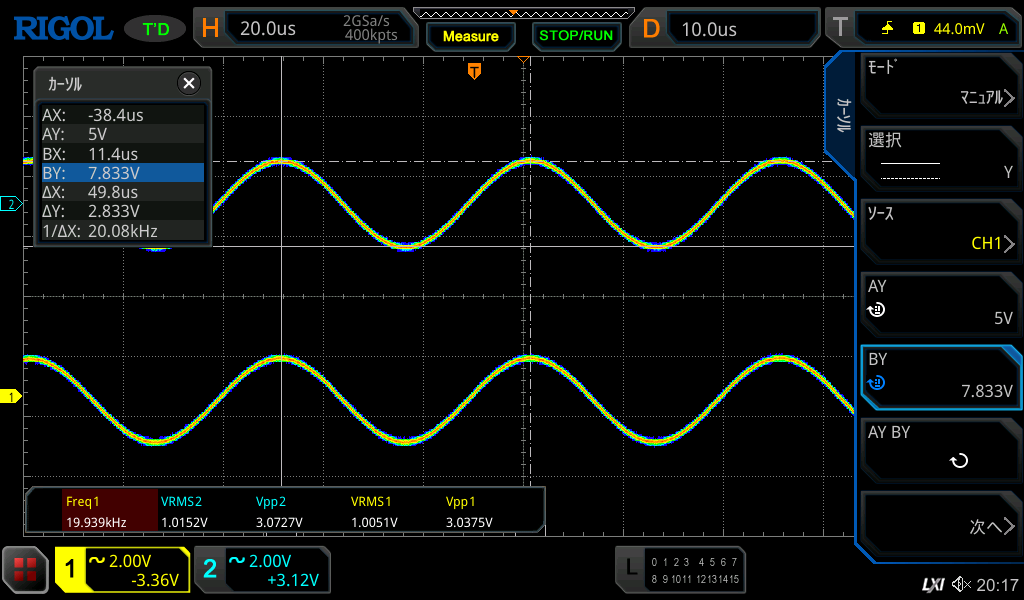

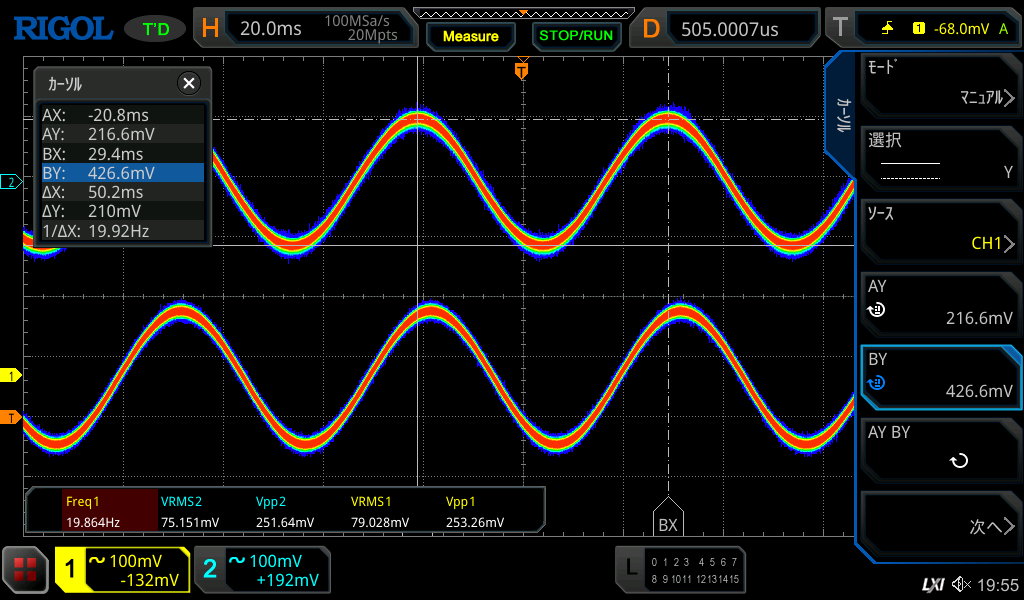

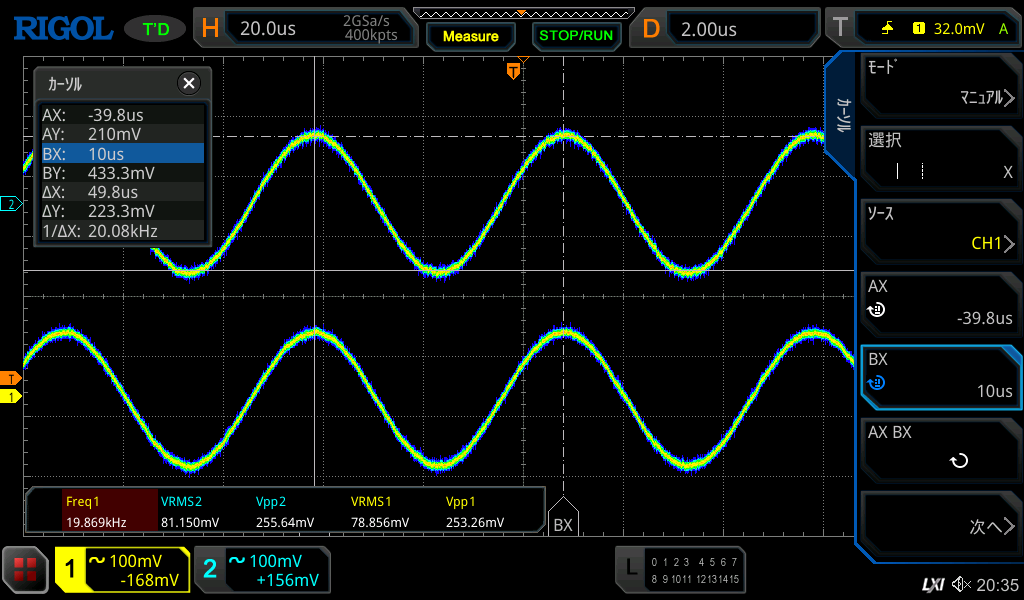

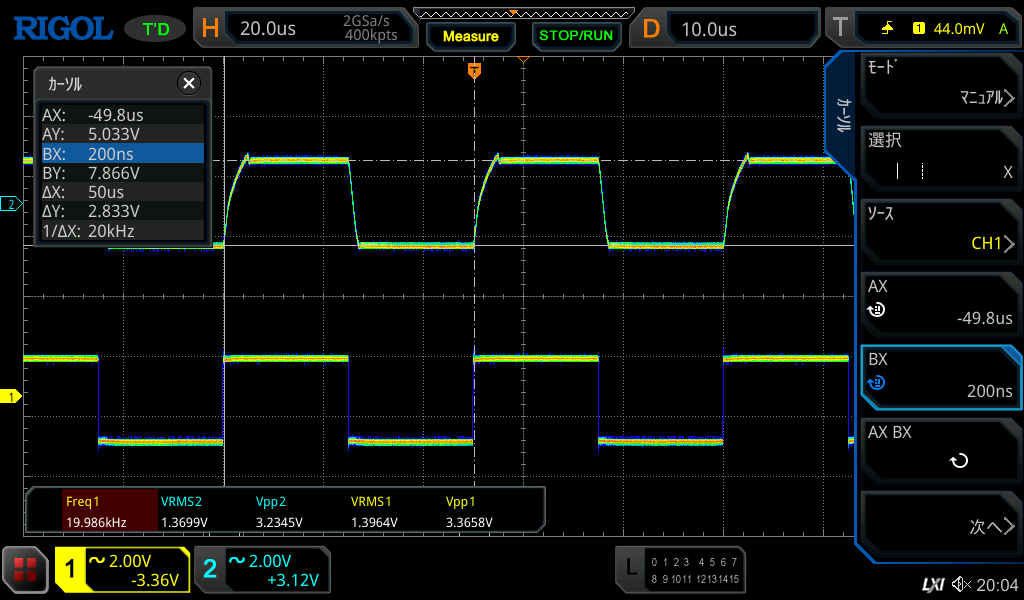

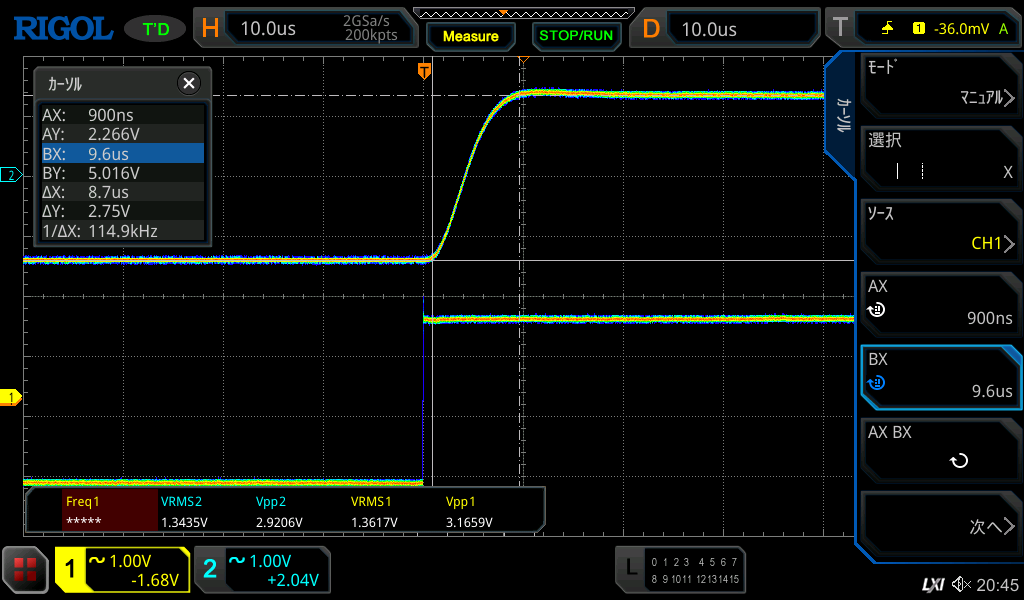

周波数特性	１０Ｈｚ～５０ｋＨｚ

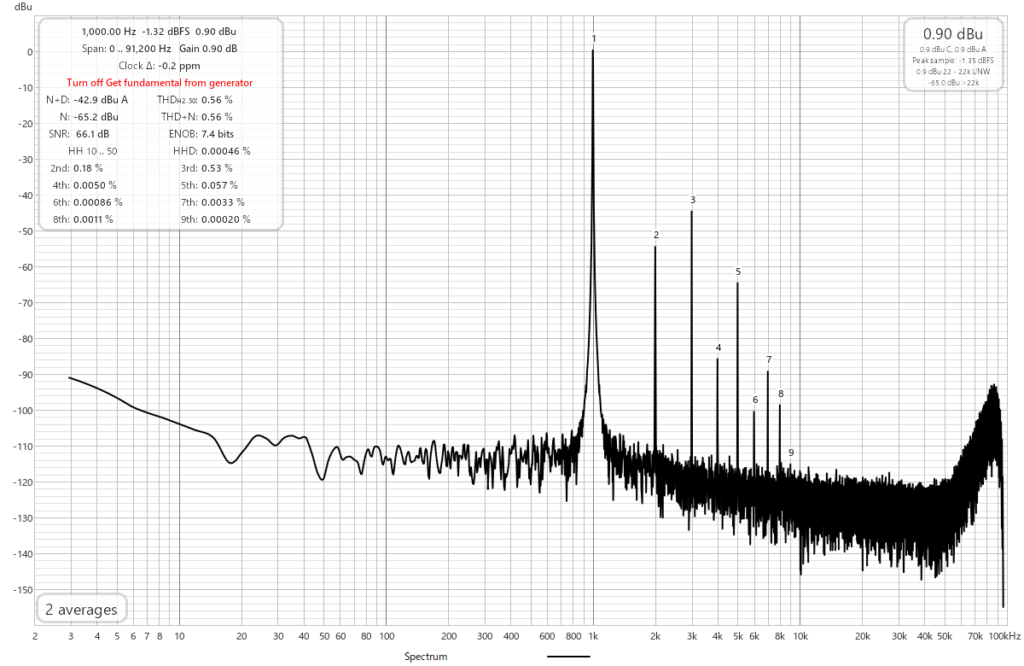

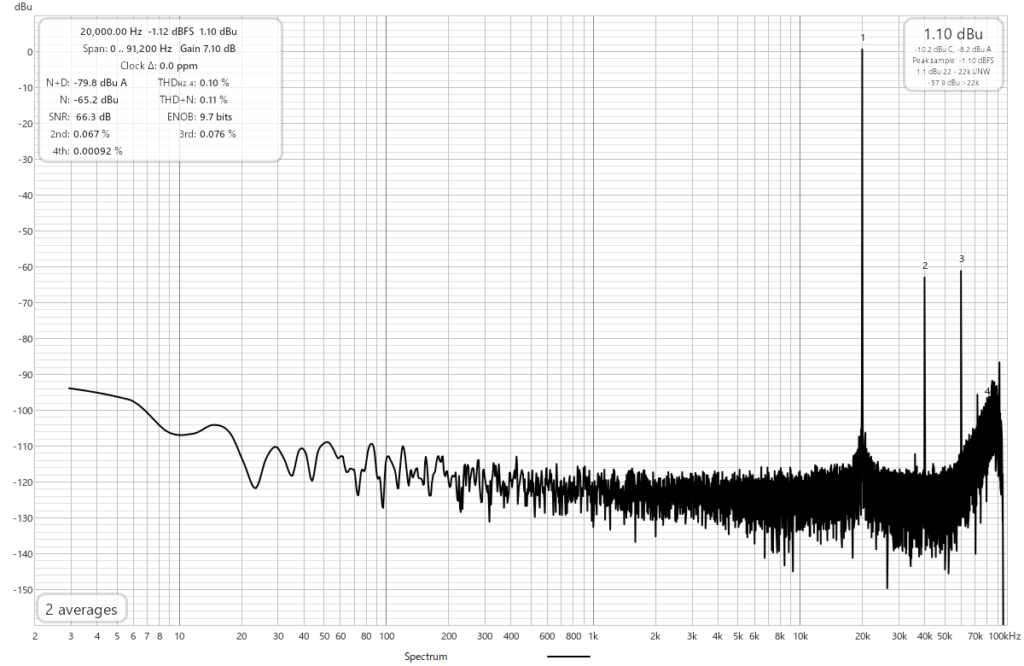

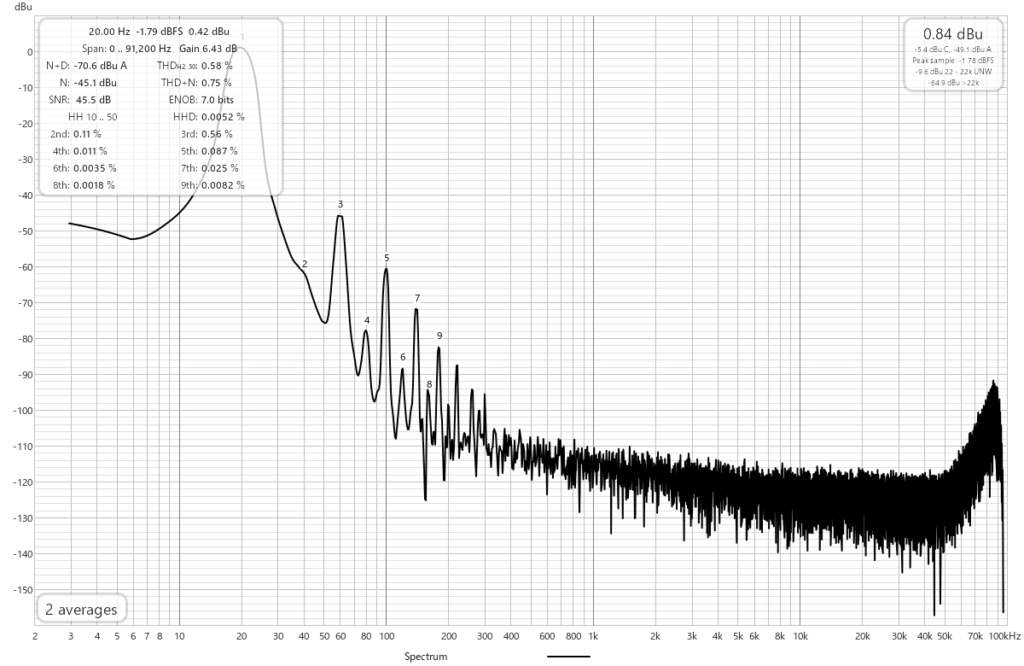

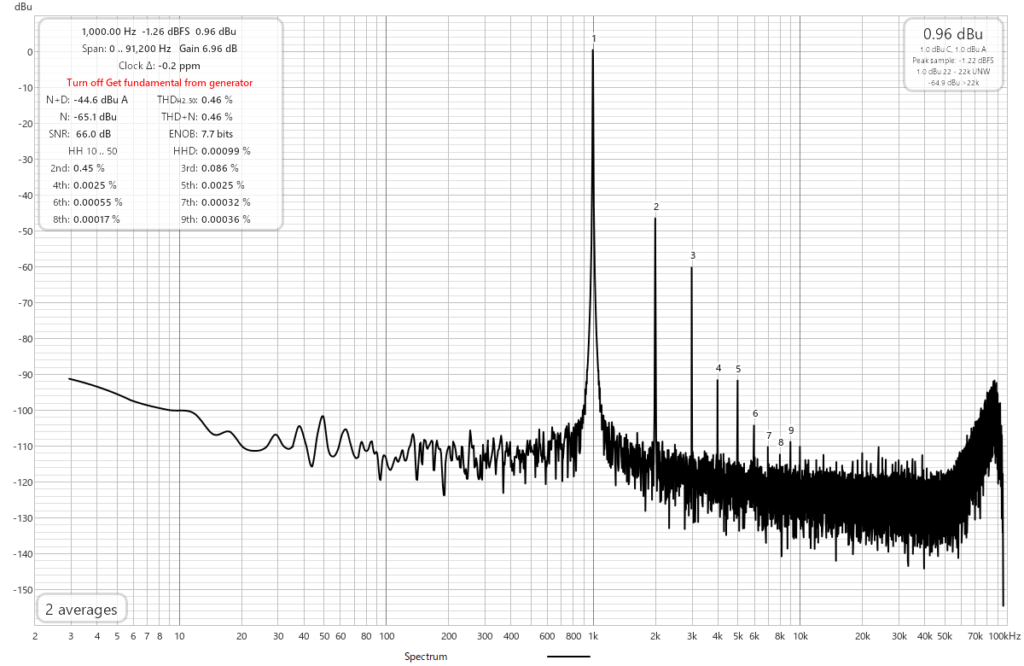

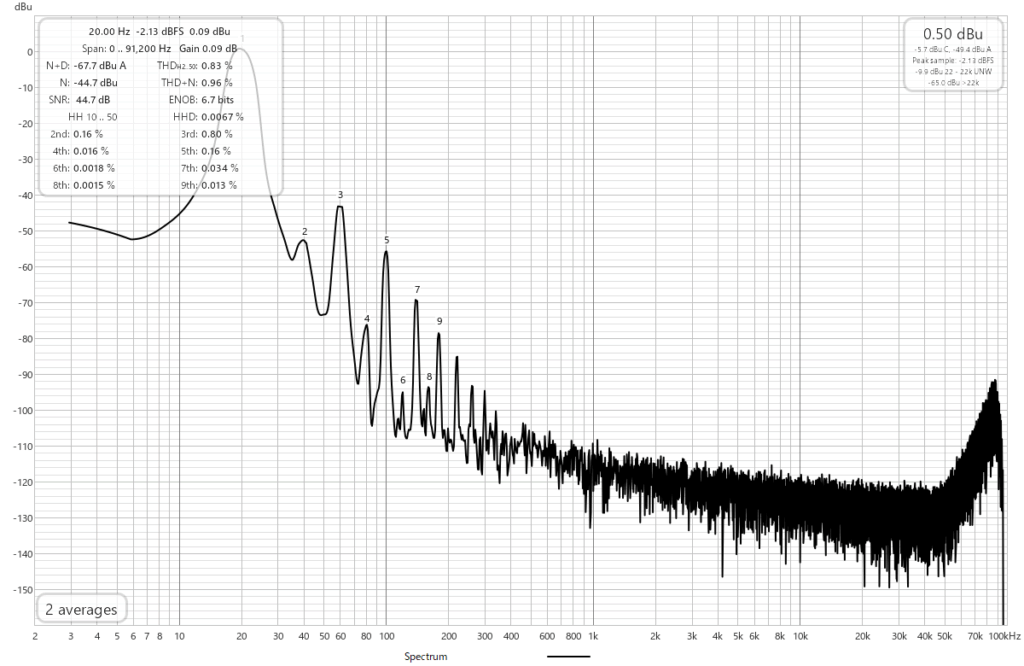

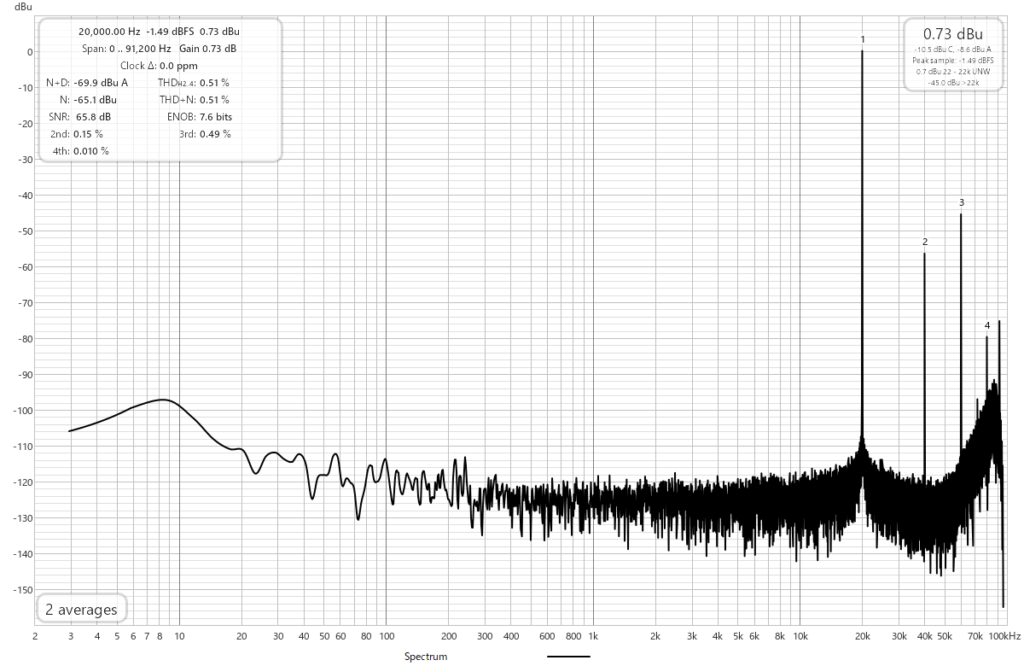

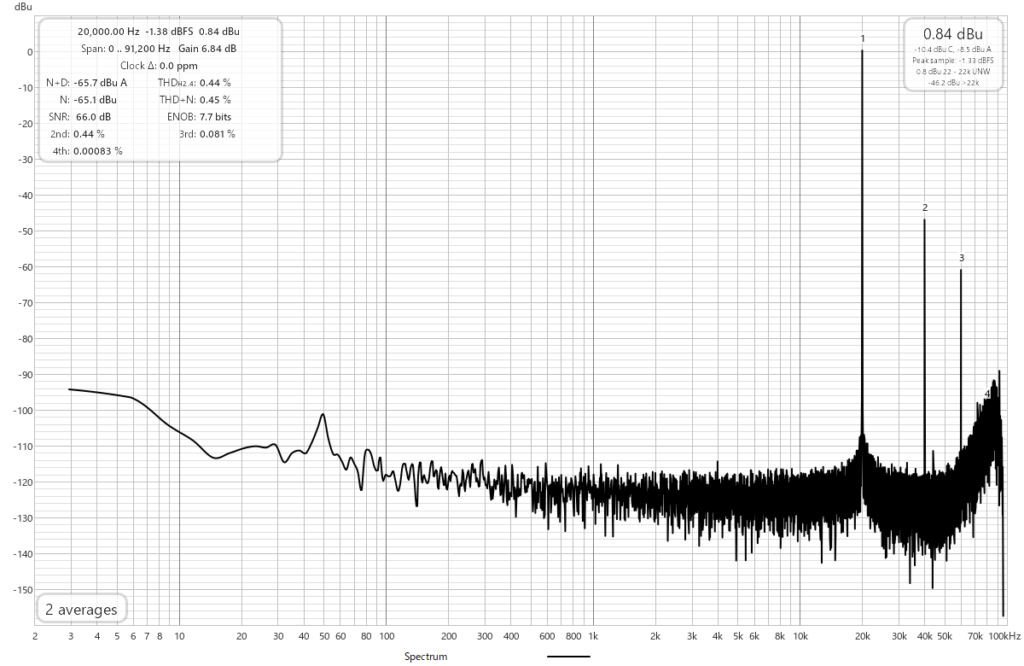

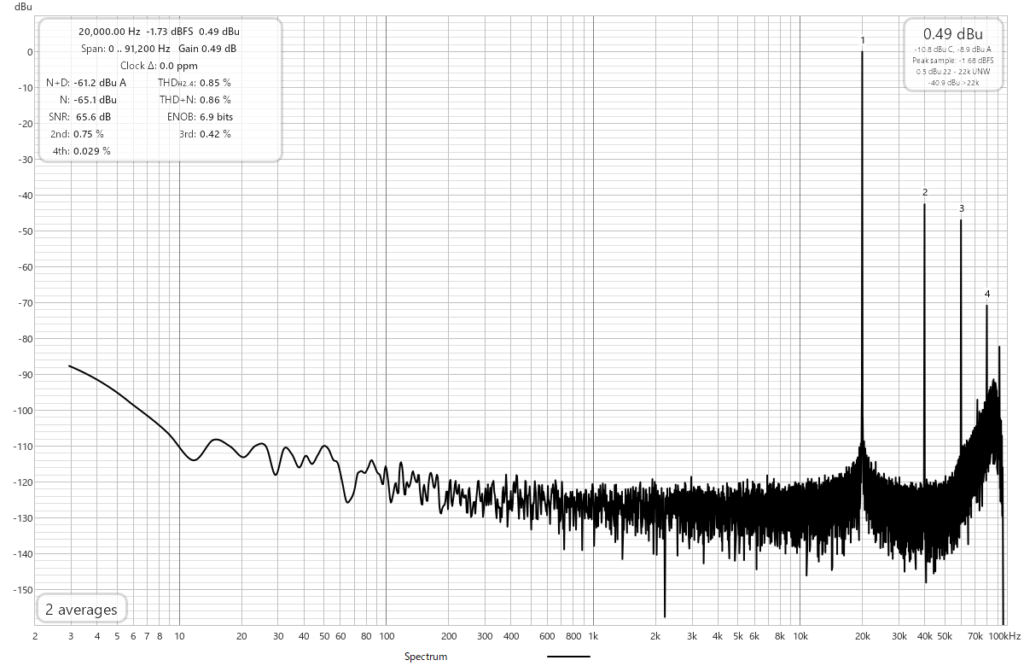

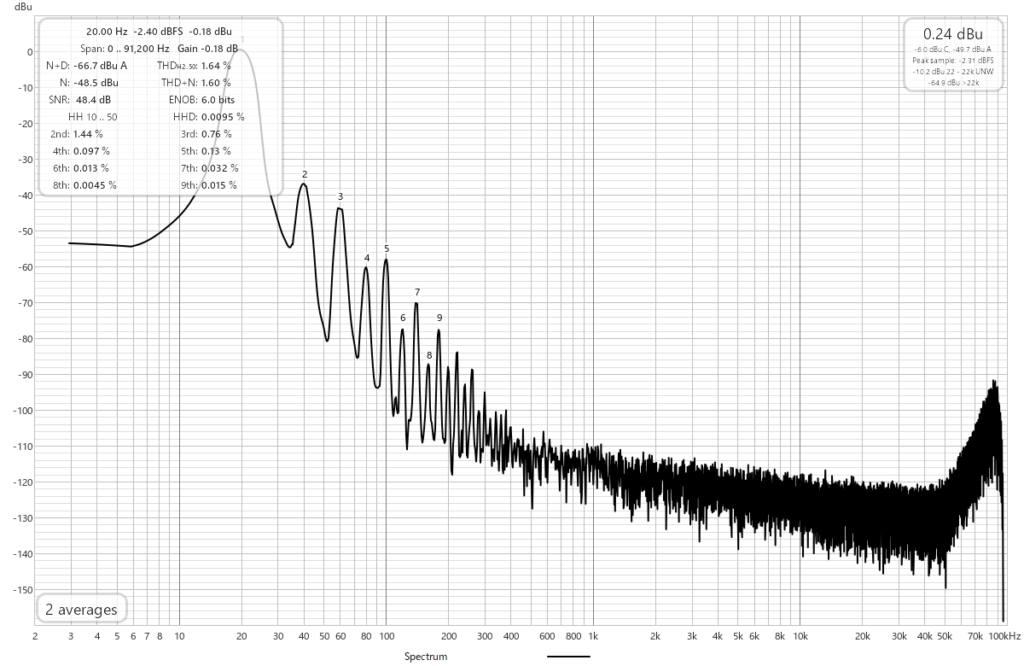

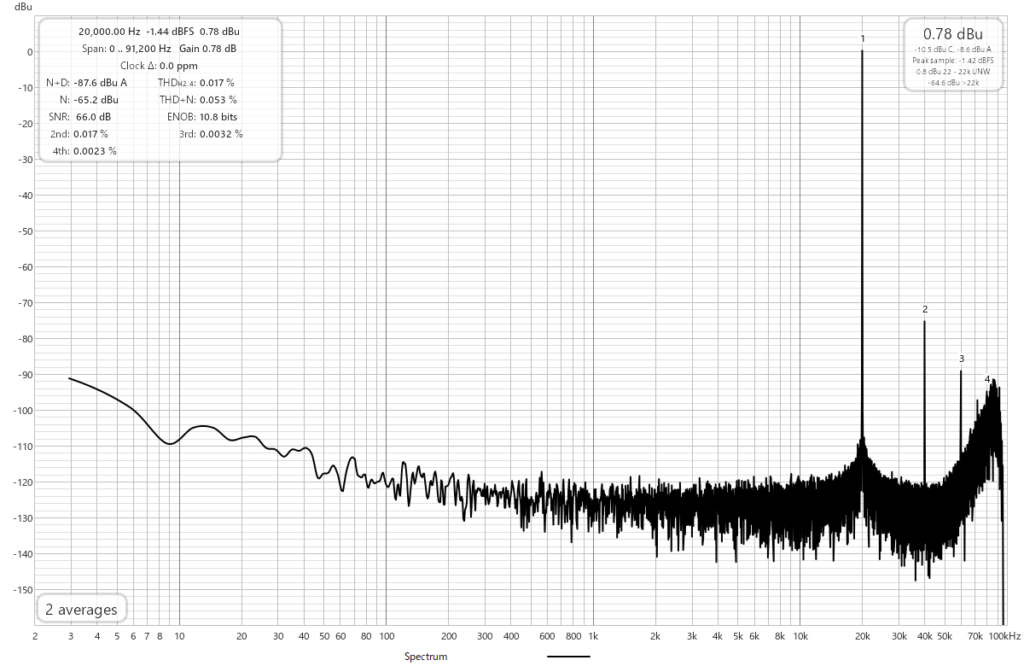

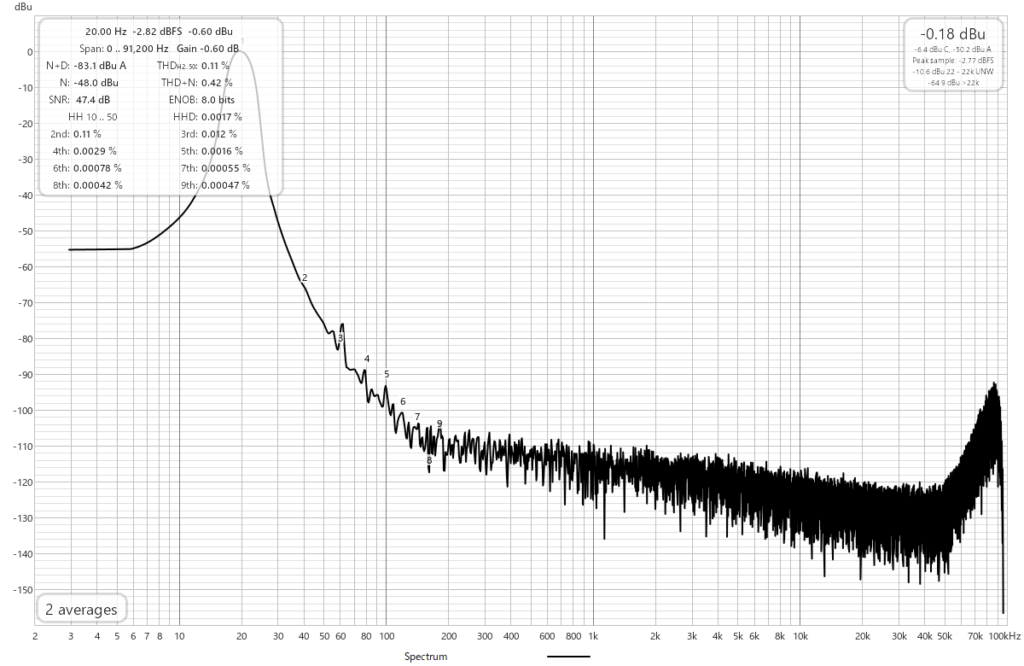

歪み率	THD-N、出力トランス　KCA6-7K82、０．９％：負荷８Ω 、０．５％：負荷３２Ω （１ｋＨｚ　０dbu出力時）

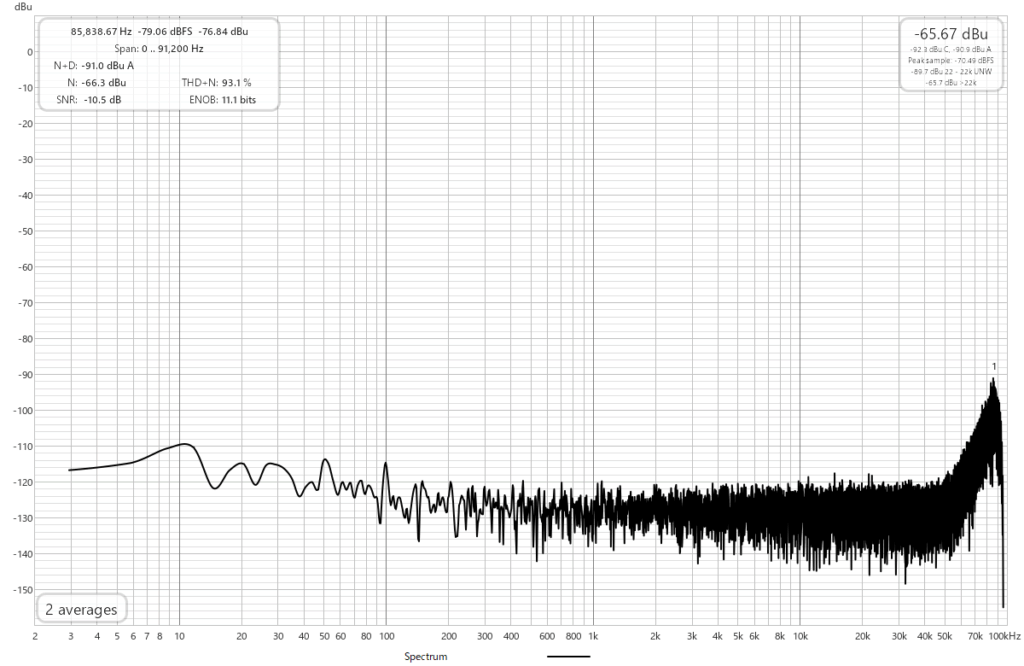

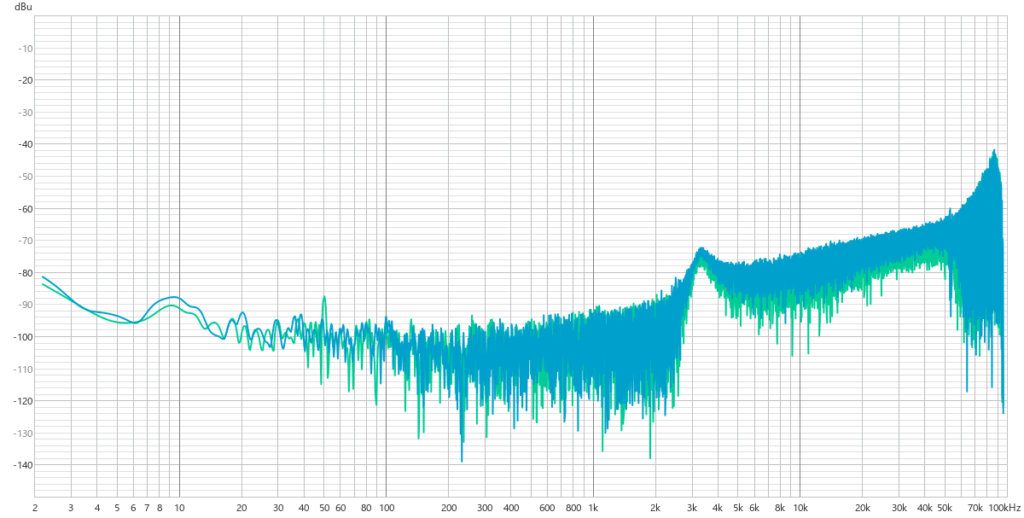

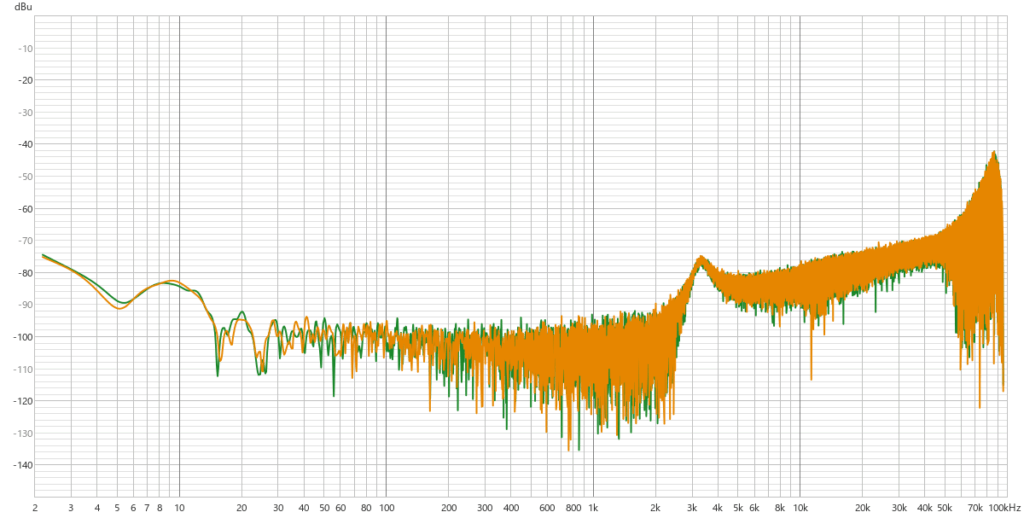

Ｓ／Ｎ比	６０ｄｂ　（１ｋＨｚ　０dbu出力時）

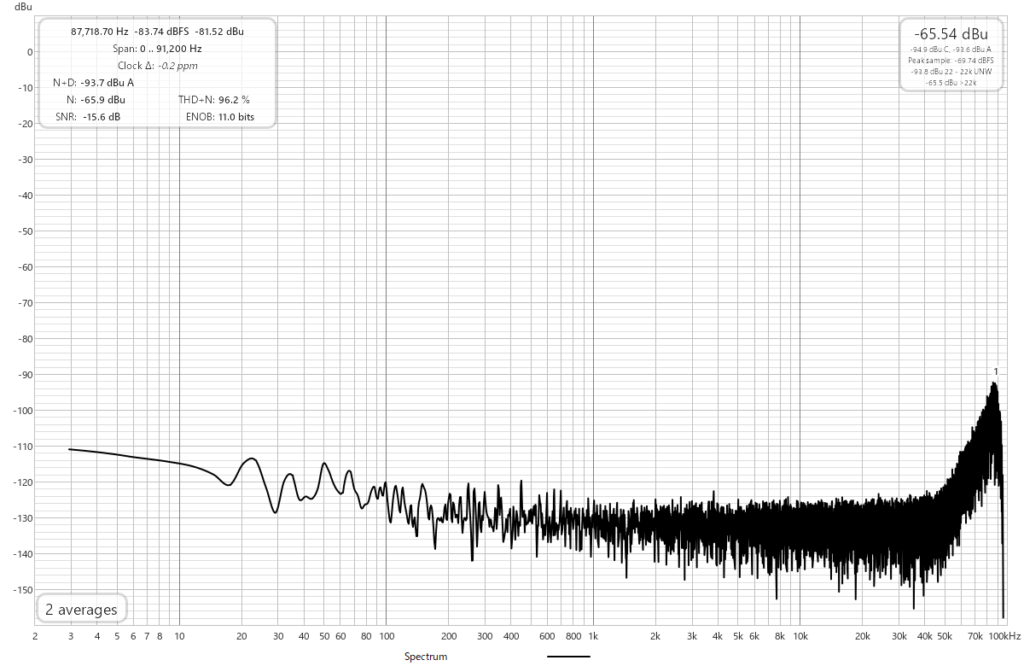

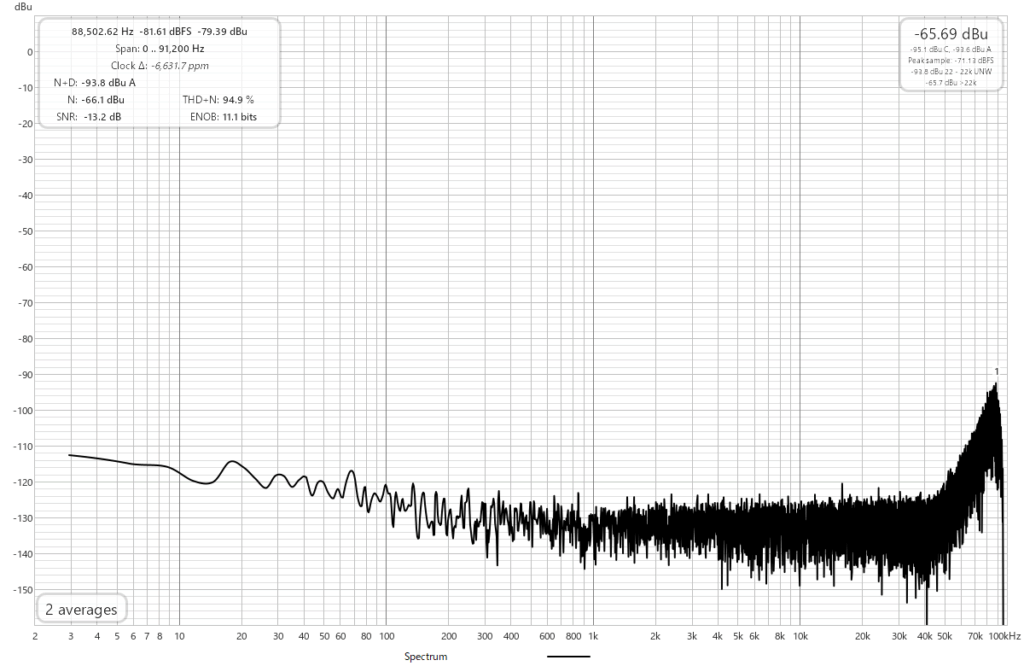

クロストーク	ー６５ｄｂ（片側入力をＧＮＤに接続し測定）
ＤＦ(ON-OFF法)	１．２（トランス８Ωタップ、８Ω負荷）、１．１（トランス３２Ωタップ、３２Ω負荷）　トランス：KCA6-7K82
電圧利得	１．０（トランス８Ωタップ、８Ω負荷）、２．２（トランス３２Ωタップ、３２Ω負荷）　トランス：KCA6-7K82
カソード定電流	２０ｍＡ
電源電圧	ＤＣ＋１２Ｖ、　１．２Ａ（無信号時の電流値）

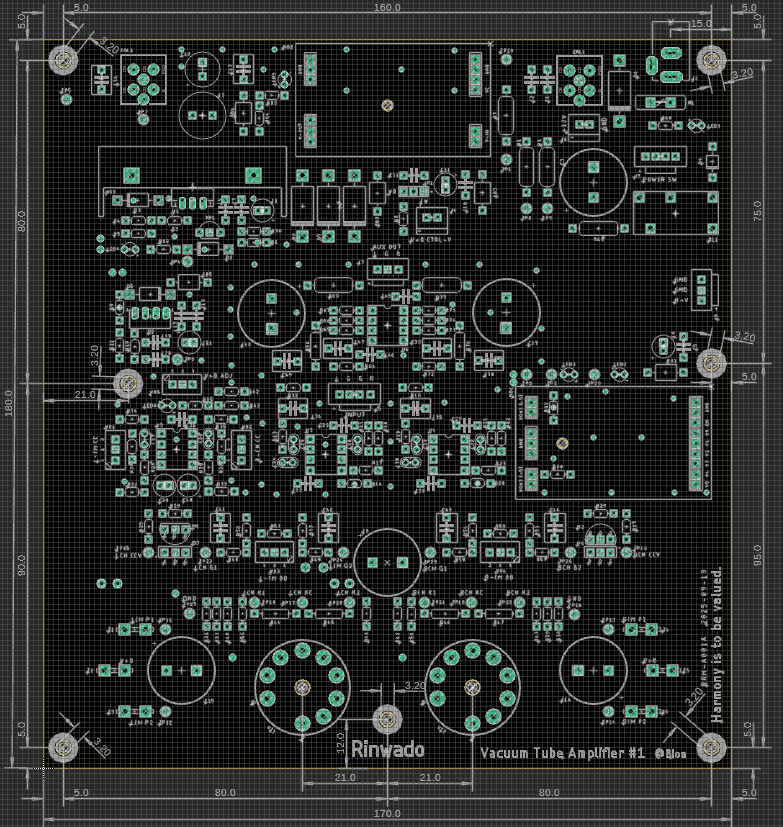

基板サイズ	Ｗ：１７０．０ｘｍｍ　×　Ｄ：１８０．０ｍｍ　×　Ｈ：５０．０ｍｍ　（高さは真空管実装時）

ピン配置

Ｊ１	電源入力コネクタ　ＤＣジャック外形５．５ｍｍ　内径２．１ｍｍ（ＭＪ－１７９ＰＨ）
センタ	入力　＋Ｖ　（ＤＣ＋１２Ｖ）
リング	入力　－Ｖ　（ＧＮＤー０）

Ｊ２	常時電源コネクタ　ポケットヘッダー２Ｐ
１番ピン	Ｍ＋Ｖ（ＤＣ＋１２Ｖ）
２番ピン	ＧＮＤ０

※ＲＲＨ－Ａ００２Ａ　電子ボリューム＆レベルメータボードへの電源供給に利用できます。

Ｊ３	メイン電源スイッチコネクタ　ポケットヘッダー４Ｐ
１、２番ピン	ＳＷ＋（ＤＣ＋１２Ｖ）注意：常時１２Ｖが直接出力されています
３、４番ピン	ＳＷ－（ＲＬ）

※「ＳＷ＋」と「ＳＷ－」を接続させると、メイン電源が入ります。

Ｊ４	Ｂ電圧用ＤＣ－ＤＣコンバータの電圧制御端子　ポケットヘッダー２Ｐ
１番ピン	制御電圧（０～３．３Ｖ）　オープン時は、電圧は最低電圧（約２７Ｖ）
２番ピン	ＧＮＤ２

※ＪＰの選択で、このコネクタからの電圧制御で電圧設定するか、ボードのＶＲで行うか選択できます。

Ｊ５	オーディオ信号入力コネクタ　ポケットヘッダー４Ｐ
１番ピン	Ｌチャンネル　入力
２、３番ピン	ＡＧ１
４番ピン	Ｒチャンネル　入力

Ｊ６	メイン電源ＳＷに連動したＤＣ＋１２Ｖ出力コネクタ　ポケットヘッダー３Ｐ
１番ピン	ＤＣ＋１２Ｖ
２番ピン	ＧＮＤ０
３番ピン	ＧＮＤ０

※ＲＲＨ－Ａ００３Ａ　出力Ｉ／Ｆボードの電源に利用できます。

Ｊ７	ＡＵＸ出力コネクタ、入力信号をＮＪＭ４５５６ＡＤでバッファーした信号を出力　ポケットヘッダー３Ｐ
１番ピン	Ｌチャンネル
２番ピン	ＡＧ１
３番ピン	Ｒチャンネル

ファストン端子	出力トランス１次側の接続用
Ｔ１	Ｌチャンネル　終段真空管　プレート１
Ｔ２	Ｌチャンネル　Ｂ電圧
Ｔ３	Ｌチャンネル　終段真空管　プレート２
Ｔ４	Ｒチャンネル　終段真空管　プレート１
Ｔ５	Ｒチャンネル　Ｂ電圧
Ｔ６	Ｒチャンネル　終段真空管　プレート２

ジャンパー

ＪＰ１	Ｂ電圧の設定を「Ｊ４」からの電圧制御で行うか、ボード上の「ＶＲ５」で行うかを選択
１－２(CV)	Ｊ４からの電圧制御によるＢ電圧設定
２－３(VR)	ボード上のＶＲ５によってＢ電圧を設定します

ボリューム

ＶＲ１	Ｌチャンネル終段管カソード定電流調整　ＴＰ２４（ＧＮＤ）とＴＰ１５間が５１０ｍＶに設定（２０ｍＡ）
ＶＲ２	Ｒチャンネル終段管カソード定電流調整　ＴＰ２８（ＧＮＤ）とＴＰ１６間が５１０ｍＶに設定（２０ｍＡ）
ＶＲ３	Ｌチャンネル終段管カソード電流バランス調整ＴＰ１７とＴＰ１９間、ＴＰ１７とＴＰ２０間の電圧がほぼ同じ電圧になる様に調整（基本は１００ｍＶ：１０ｍＡ）
ＶＲ４	Ｒチャンネル終段管カソード電流バランス調整ＴＰ１８とＴＰ２１間、ＴＰ１８とＴＰ２２間の電圧がほぼ同じ電圧になる様に調整（基本は１００ｍＶ：１０ｍＡ）
ＶＲ５	Ｂ電圧調整用ボリューム　ＴＰ１０（ＧＮＤ）とＴＰ５間が７９Ｖに設定

テストピン

ＴＰ１	ＧＮＤ０	ＴＰ１５	Ｌチャンネル　カソード電流測定用
ＴＰ２	Ａ＋５Ｖ	ＴＰ２７	ＧＮＤ２－１
ＴＰ３	Ａ－５Ｖ	ＴＰ１６	Ｒチャンネル　カソード電流測定用
ＴＰ４	終段管のヒーター電圧　６．３Ｖ	ＴＰ２８	ＧＮＤ２－１
ＴＰ５	終段管の　Ｂ電圧　７９Ｖ	ＴＰ１７	Ｌチャンネル　カソード共通ポイント
ＴＰ６	Ａ＋１０．５Ｖ	ＴＰ１８	Ｒチャンネル　カソード共通ポイント
ＴＰ７	ＧＮＤ２ー１	ＴＰ１９	Ｌチャンネル　カソード１
ＴＰ８	ＧＮＤ２	ＴＰ２０	Ｌチャンネル　カソード２
ＴＰ９	ＡＧ１	ＴＰ２１	Ｒチャンネル　カソード１
ＴＰ１０	ＧＮＤ２	ＴＰ２２	Ｒチャンネル　カソード２
ＴＰ１１	Ｌチェンネル　プレート１	ＴＰ２３	Ｌチャンネル　ゲート１（ネガティブ信号）
ＴＰ１２	Ｌチャンネル　プレート２	ＴＰ２４	Ｌチャンネル　ゲート２（ポジティブ信号）
ＴＰ１３	Ｒチャンネル　プレート１	ＴＰ２５	Ｒチャンネル　ゲート１（ネガティブ信号）
ＴＰ１４	Ｒチャンネル　プレート２	ＴＰ２６	Ｒチャンネル　ゲート２（ポジティブ信号）
ＴＰ２９	ＡＧ１
